Empiler tri-latéral

domicile / produit / Camion à allées étroites / Empiler tri-latéral
Modèle

Opts15

Empiler tri-latéral

Avantage:

● Conçu avec une structure de support à 3 points, une faible gravité centrale, une grande stabilité de direction et un petit rayon de tournage.
● 2 ensembles de systèmes de régénération énergétique pour économiser de l'énergie et réduire les coûts indépendamment.
● Le soulèvement du mât avec une résistance à une résistance à une torsion élevée soulève la charge excédentaire et réduit ses tremblements.
● La technologie complète de contrôle de conduite AC offre une puissance plus forte et une efficacité plus élevée.
● Le système de gestion intelligent et le système CAN-BUS sont en mesure de répondre à divers besoins, ce qui rend le camion sécurisé et fiable.
● La technologie de contrôle multi-axes favorise l'efficacité du travail.
● La technologie de contrôle d'auto-équilibrage avec une gravité centrale élevée sur le chargement montre une stabilité fine du camion.
● Le contrôle de verrouillage entre la hauteur et la vitesse pendant les déplacements assure la stabilité dynamique du camion.
● Le système alarmant de sécurité à plusieurs niveaux comprend un capteur anti-collision laser, un arrêt d'urgence, des alarmes audibles et visibles pour s'assurer à la fois la sécurité personnelle et des machines.
● La poignée ergonomique facilite l'opération. Cluster d'instruments LCD puissants et multifonctionnels au milieu du pont de fonctionnement.
● Adoptez un pont de fonctionnement avec un angle d'inclinaison réglable et une hauteur pour répondre à la position idéale de l'opérateur en ajustant le siège d'avant en arrière.
● Roue de conduite de marque importée et bien connue, soupape de contrôle EM, contrôleur, contacteur, potentiomètre de direction, etc.
● 3 modes de vitesse: lent, moyen, rapide, est facultatif pour différentes conditions de travail.
● Le système de diagnostic intégré assure la maintenance et la réparation provalentes.
Configuration standard
1 Mât duplex 12 Allemagne roue conduite
2 Longueur de la fourche 950 13 Stamping métallique des panneaux et capuchons latéraux gauche et droite
3 Système de contrôle hydraulique avec une valve magnétique 14 Interrupteur de mise hors tension d'urgence
4 Motor de conduite AC à haute performance et à couple élevé 15 Inverser le buzzer
5 Motor de pompe à huile haute performance et grand couple 16 Connecteurs importés
6 Mécanisme réglable de plate-forme pour le haut et le bas, l'avant et l'arrière 17 Tampon intelligent terminal sportif
7 Instrument de combinaison LCD multifonction (y compris les touches souples) 18 Rétroviseur
8 Lumière latérale LED 、 LEULLE DE L'INSTRUCTION LED 、 LED DE LECTURE LED 19 Système canbus
9 Siège avec coussin avec ceinture de sécurité 20 Italie Pompe à engrenage à faible bruit importé
10 avec trois Curtis Contrôleur pour la conduite, la direction et le levage. 21 Batterie latérale 80V / 560AH
11 pédale avant intégrée. 22 Charger 80V / 80AH

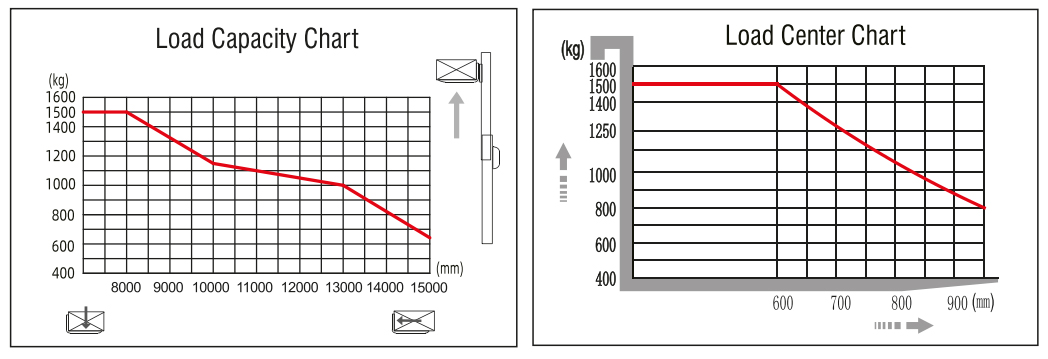

Capacité de chargement nominale
Cap de charge nominal. Hauteur de levage limitée à 7000 mm 1500 kg
Cap de charge nominal. Hauteur de levage limitée de 7000 à 10020 mm 1100 kg
Centre de charge 600mm

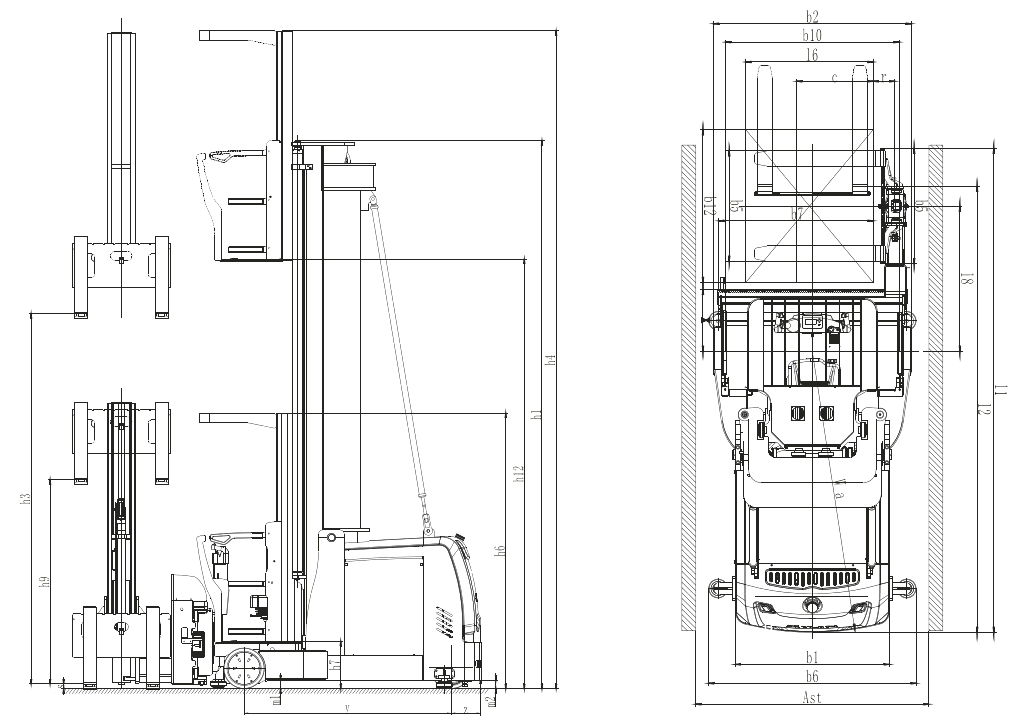

DIMENSION Dessin :

Modèle Opts15 (6m) OPTS15 (6,5 m) Opts15 (8m)
Pouvoir ÉLECTRIQUE ÉLECTRIQUE ÉLECTRIQUE
Type d'opération Camion tripadéral Camion tripadéral Camion tripadéral
Capacité de chargement / charge nominale Q (kg) 1500 1500 1500
Capacité de chargement à la hauteur maximale 1500 kg 1380kg 1150 kg
Distance du centre de chargement C (MM) 600 600 600
Distance de chargement, centre de l'essieu d'entraînement à la fourchette x (MM) 485 ± 10 485 ± 10 485 ± 10
Empattement y (MM) 1928 ± 20 1928 ± 20 1928 ± 20
Roue centrale / contre-poids Z (MM) 280 280 280
Poids de service incl. Batterie (voir ligne 6.5) kg 7705 7705 8105
Chargement d'essieu, avant / arrière chargé kg 7340/1665 7440/1765 7640/1965
Chargement de l'essieu, avant avant / arrière kg 4580/2925 4680/3025 4880/3225
Taille du pneu, avant Puan 380x192 380x192 380x192
Taille du pneu, arrière Puan 400x160 400x160 400x160
Roues, numéro avant / arrière (x = roues entraînées) 2/1X 2/1X 2/1X
Distance de roue avant B10 (mm) 1362 ± 10 1362 ± 10 1362 ± 10
Hauteur fermée du mât H1 (mm) 3498 ± 20 3745 ± 20 4498 ± 20
Hauteur de levage H3 (mm) 4260 4760 6260
Hauteur globale, mât étendu H4 (mm) 6928 ± 20 7428 ± 20 8928 ± 20
Hauteur de la garde aérienne H6 (mm) 2564 ± 20 2564 ± 20 2564 ± 20
Hauteur de plate-forme H7 (mm) 442 ± 10 442 ± 10 442 ± 10
Hauteur de levage auxiliaire H9 (mm) 1740 1740 1740
Hauteur de plate-forme, levée H12 (mm) 4702 ± 20 5202 ± 20 6702 ± 20
Longueur globale (Unaden) L1 (mm) 3805 ± 20 3805 ± 20 3805 ± 20
Longueur du corps du camion, sans fourchette L2 (mm) 3470 ± 20 3470 ± 20 3470 ± 20
Largeur globale B1 / B2 (mm) 1210/1555 1210/1555 1210/1555
Dimensions de la fourchette S / E / L (mm) 50x120x1070 50x120x1070 50x120x1070
Chariot de fourche ISO 2328, classe / type A, B 2 / b 2 / b 2 / b
Largeur de chariot de la fourchette B3 (mm) 908 908 908
Largeur sur les fourches B5 (mm) 870 870 870
Largeur à travers le rouleau de guidage B6 (mm) 1630 1630 1630
Distance étendue latérale B7 (mm) 1300 ± 20 1300 ± 20 1300 ± 20
Distance étendue latérale jusqu'au centre du camion B8 (mm) 480 480 480
Alimentation au sol, chargée, sous mât M1 (mm) 80 80 80
Autorisation de terre, centre d'empattement M2 (mm) 80 80 80

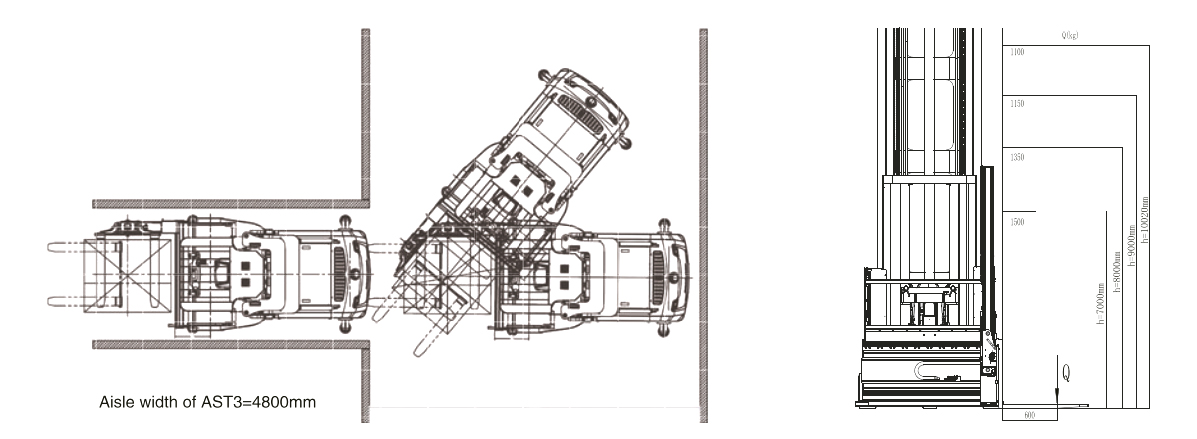

Largeur d'allée pour les palettes 1200 × 1200 AST (MM) 1700 1680 1700
Largeur d'allée pour les palettes 1200 × 800 AST3 (mm) 4200 4200
Rayon de virage Wa (mm) 2220 ± 20 2220 ± 20 2220 ± 20
Distance centrale de tournant de l'essieu avant à fourche L8 (mm) 1150 1150 1150
Hauteur totale de levage H3 H9 (mm) 6000 6500 8000
Hauteur de ramassage maximale H12 1600 (mm) 6302 ± 20 6802 ± 20 8302 ± 20
Distance du centre de rotation de la fourche au surplomb avant 18-X (mm) 650 650 650
Largeur de palette B12 (mm) 1200 1200 1200
Longueur de palette I6 (mm) 1000 1000 1000
Largeur nette de la cabine mm 420 420 420
Hauteur nette de la cabine mm 2070 ± 20 2070 ± 20 2070 ± 20
Largeur globale de la cabine B9 (mm) 1430 ± 10 1430 ± 10 1430 ± 10
Largeur du chariot de rallonge en rotation B14 (mm) 1488 1488 1488
Largeur en porte-à-faux L10 (mm) 175 175 175
Distance du pivot de fourche au chariot de la fourchette r (mm) 155 150 155
Vitesse de voyage, chargée / à l'abri km / h 10/10 10/10 10/10
Vitesse de levage, chargée / à l'abri mm / s 280/300 280/300 280/300
Vitesse de baisse, chargée / inaugurée mm / s 320/300 320/300 320/300
Vitesse mobile, chargée / inaugurée mm / s 190/200 190/200 190/200
Frein de service Frein régénératif Frein régénératif Frein régénératif
Frein de stationnement Électro magnétique Électro magnétique Électro magnétique
Ratignage du moteur d'entraînement S260 min Kw 7.5 (CA) 7.5 (CA) 7.5 (CA)
Note de moteur de levage à S315% Kw 20 (CA) 20 (CA) 20 (CA)
Pression du système bar 200 200 200
Batterie acc. à Din 43531/35/36 A, B, C, NON 4pzs560 4pzs560 4pzs560
Tension de la batterie, capacité nominale K5 V / ah 80/560 80/560 80/560
Poids de la batterie kg 1480 (1450-1510) 1480 (1450-1510) 1480 (1450-1510)
Type de contrôle de la traction CA AC AC
Niveau sonore à l'oreille du conducteur selon en 12053 dB (A) Db (a) 68 68 68
Secouer EPS EPS EPS
Modèle Opts15 (9,2m) Opts15 (10m) Opts15 (10,5 m) Opts15 (13m)
Pouvoir ÉLECTRIQUE ÉLECTRIQUE ÉLECTRIQUE ÉLECTRIQUE
Type d'opération Camion tripadéral Camion tripadéral Camion tripadéral Camion tripadéral
Capacité de chargement / charge nominale Q (kg) 1500 1500 1500 1500
Capacité de chargement à la hauteur maximale 950 kg 900 kg 850 kg 600 kg
Distance du centre de chargement C (mm) 600 600 600 600
Distance de chargement, centre de l'essieu d'entraînement à la fourchette x (mm) 485 ± 10 485 ± 10 485 ± 10 485 ± 10
Empattement y (mm) 1928 ± 20 1928 ± 20 1928 ± 20 2248 ± 20
Roue centrale / contre-poids z (mm) 280 280 280 280
Poids de service incl. Batterie (voir ligne 6.5) kg 8405 8705 8805 10020
Chargement d'essieu, avant / arrière chargé kg 7790/2115 7940/2265 7990/2315 8540/3015
Chargement de l'essieu, avant avant / arrière kg 4980/3425 5130/3575 5180/3625 5730/4775
Taille du pneu, avant Puan 380x192 380x192 380x192 380x192
Taille du pneu, arrière Puan 400x160 400x160 400 × 160 400x160
Roues, numéro avant / arrière (x = roues entraînées) 2/1X 2/1X 2/1X 2/1X
Distance de roue avant B10 (mm) 1362 ± 10 1362 ± 10 1362 ± 10 1362 ± 10
Hauteur fermée du mât H1 (mm) 5098 ± 20 5498 ± 20 5748 ± 20 5212 ± 20
Hauteur de levage H3 (mm) 7460 8260 8760 11260
Hauteur globale, mât étendu H4 (mm) 10128 ± 20 10928 ± 20 11428 ± 20 13928 ± 20
Hauteur de la garde aérienne H6 (mm) 2564 ± 20 2564 ± 20 2564 ± 20 2564 ± 20
Hauteur de plate-forme H7 (mm) 442 ± 10 442 ± 10 442 ± 10 442 ± 10
Hauteur de levage auxiliaire H9 (mm) 1740 1740 1740 1740
Hauteur de plate-forme, levée H12 (mm) 7902 ± 20 8702 ± 20 9202 ± 20 11702 ± 20
Longueur globale (Unaden) L1 (mm) 3805 ± 20 3805 ± 20 3805 ± 20 4125 ± 20
Longueur du corps du camion, sans fourchette L2 (mm) 3470 ± 20 3470 ± 20 3470 ± 20 3790 ± 20
Largeur globale B1 / B2 (mm) 1210/1555 1210/1555 1210/1555 1210/1555
Dimensions de la fourchette S / E / L (mm) 50x120x1070 50x120x1070 50x120x1070 50x120x1070
Chariot de fourche ISO 2328, classe / type A, B 2 / b 2 / b 2 / b 2 / b
Largeur de chariot de la fourchette B3 (mm) 908 908 908 908
Largeur sur les fourches B5 (mm) 870 870 870 870
Largeur à travers le rouleau de guidage B6 (mm) 1630 1630 1630 1630
Distance étendue latérale B7 (mm) 1300 ± 20 1300 ± 20 1300 ± 20 1300 ± 20
Distance étendue latérale jusqu'au centre du camion B8 (mm) 480 480 480 480
Alimentation au sol, chargée, sous mât M1 (mm) 80 80 80 80
Autorisation de terre, centre d'empattement M2 (mm) 80 80 80 80
Largeur d'allée pour les palettes 1200 × 1200 AST (MM) 1700 1700 1700 1700
Largeur d'allée pour les palettes 1200 × 800 AST3 (mm) 4200 4200 4200 4520
Rayon de virage Wa (mm) 2220 ± 20 2220 ± 20 2220 ± 20 2540 ± 20
Distance centrale de tournant de l'essieu avant à fourche L8 (mm) 1150 1150 1150 1150
Hauteur totale de levage H3 H9 (mm) 9200 10000 10500 13000
Hauteur de ramassage maximale H12 1600 (mm) 9502 ± 20 10302 ± 20 10802 ± 20 13302 ± 20
Distance du centre de rotation de la fourche au surplomb avant L8-X (mm) 650 650 650 650
Largeur de palette B12 (mm) 1200 1200 1200 1200
Longueur de palette L6 (mm) 1000 1000 1000 1000
Largeur nette de la cabine mm 420 420 420 420
Hauteur nette de la cabine mm 2070 ± 20 2070 ± 20 2070 ± 20 2070 ± 20
Largeur globale de la cabine B9 (mm) 1430 ± 10 1430 ± 10 1430 ± 10 1430 ± 10
Largeur du chariot de rallonge en rotation B14 (mm) 1488 1488 148 1488
Largeur de cantlever L10 (mm) 175 175 175 175
Distance du pivot de fourche au chariot de la fourchette r (mm) 155 155 155 155
Vitesse de voyage, chargée / à l'abri km / h 10/10 10/10 10/10 10/10
Vitesse de levage, chargée / à l'abri mm / s 280/300 280/300 280/300 300/320
Vitesse de baisse, chargée / inaugurée mm / s 320/300 320/300 320/300 320/300
Vitesse mobile, chargée / inaugurée mm / s 190/200 190/200 190/200 190/200
Frein de service Frein régénératif Frein régénératif Frein régénératif Frein régénératif
Frein de stationnement Électro magnétique Électro magnétique Électro magnétique Électro magnétique
Ratignage du moteur d'entraînement S260 min Kw 7.5 (AC) 7.5 (AC) 7.5 (AC) 7.5 (AC)
Note de moteur de levage à S315% Kw 20 (AC) 20 (AC) 20 (AC) 20 (AC)
Pression du système bar 200 200 200 200
Batterie acc.o din 43531/35 / 36a, b, c, no 4pzs560 4pzs560 4pzs560 5pzs600 (700)
Tension de la batterie, capacité nominale K5 V / ah 80/560 80/560 80/560 80/600 (700)
Poids de la batterie kg 1480 (1450-1510) 1480 (1450-1510) 1480 (1450-1510) 1780 (1750-1810)
Type de contrôle de la traction AC AC AC AC
Niveau sonore à l'oreille du conducteur selon en 12053 dB (A) Db (a) 68 68 68 68
Pilotage EPS EPS EPS EPS
* Option: Lithium Battery 80V / 550AH (chargeur 80V / 200A)
