Chariot à fourche électrique à double ciseaux

domicile / produit / Camion à allées étroites / Chariot à fourche électrique à double ciseaux
Modèle

CQDH20C

Chariot à fourche électrique à double ciseaux

Avantage:

SÉCURITÉ ET PRODUCTIVITÉ
● Alimenté par un grand moteur d'entraînement CA, pas besoin de remplacer le balai de charbon, excellentes performances de démarrage sur rampe inclinée.
● EPS de série, offrant une expérience de conduite légère et relaxante à chaque virage.
● Deux fonctions modèles peuvent contrôler la vitesse de levage et de descente.
● Centre de gravité bas, excellente stabilité en fonctionnement.
● Petit rayon de braquage, bonnes performances de braquage.
● La vitesse de conduite et de levage est contrôlable simultanément.
● Le système d'amortisseur réduit considérablement le bruit de fonctionnement.
● Mât à vue large et visibilité claire.
● Avec levage entièrement libre, capable de travailler dans un espace confiné.
● Valve hydraulique proportionnelle importée, vitesse réglable pour le levage/descente.

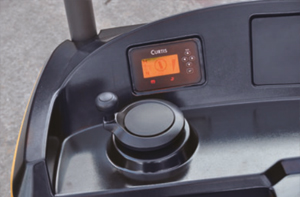

● Affichage multifonction : état de la batterie, compteur horaire, code défaut, état de fonctionnement lent, etc.

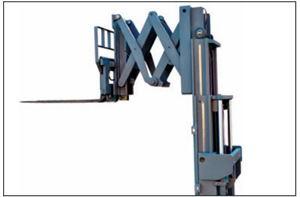

● Distance d'atteinte de 1 000 mm avec des ciseaux doubles.
● Le mât fixé au cadre, lorsque les fourches avancent, le mât devient la masselotte.
● Système de contrôle électrique avancé de 36 V, courant électrique plus faible, garantissant la fiabilité du système de batterie.
● Vitesse élevée de levage et d'abaissement, 300 % plus rapide qu'un camion de type normal.
DE CONSTRUCTION
● Batterie latérale, facile à remplacer et à entretenir.
● La technologie CANbus réduit la complexité du câblage, rendant la ligne claire et ordonnée. augmente la fiabilité du camion et est facile à réparer.
● Le mât peut être séparé.

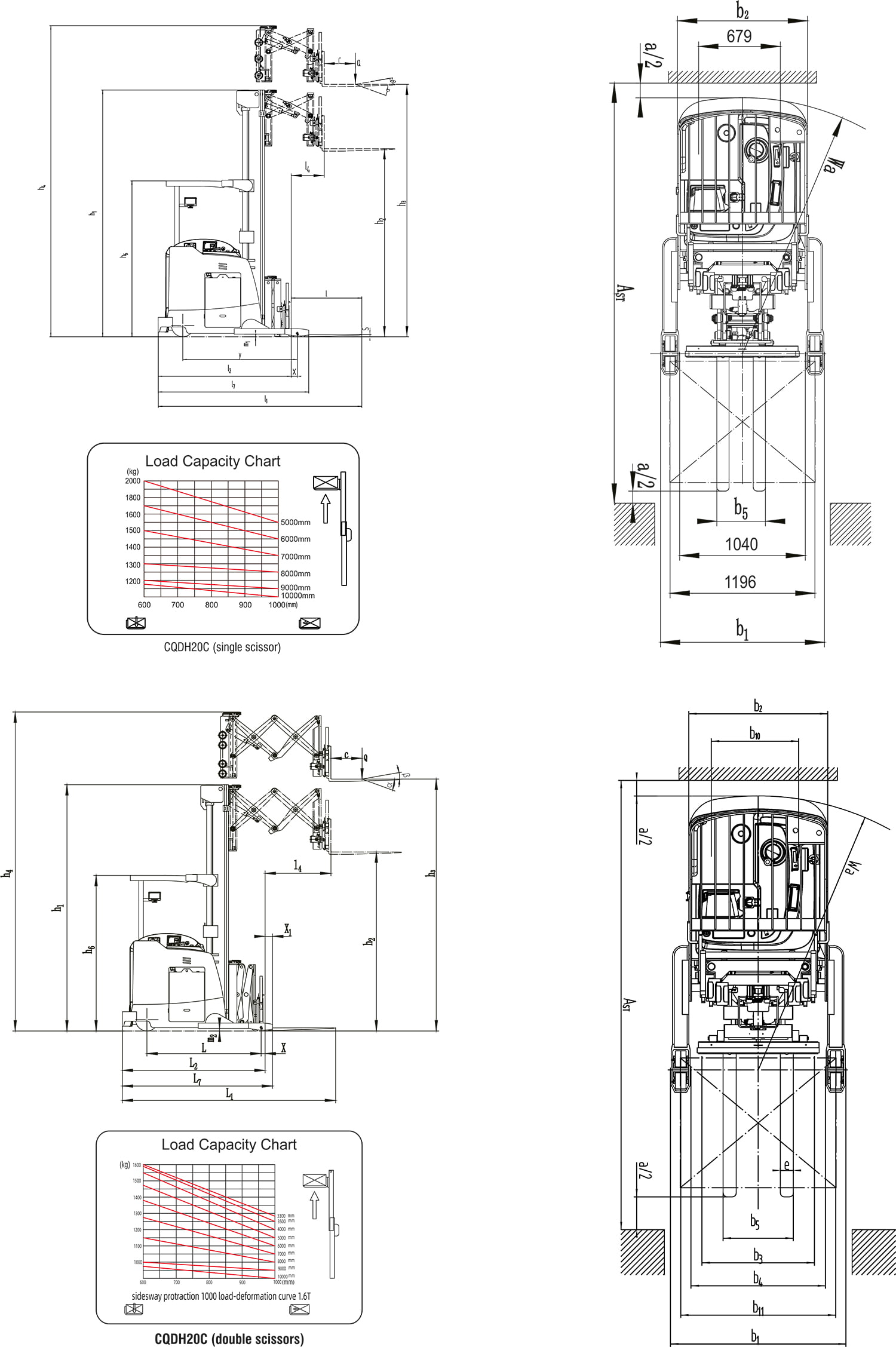

DIMENSION Dessin :

CQDH20C (ciseaux doubles)

Désignation du type du fabricant

CQDH20C (ciseaux simples)

CQDH20C (double ciseaux)

Motorisation : électrique (type de batterie, secteur,...), diesel, essence, fioul

Électrique

Électrique

Type d'opérateur : manuel, piéton, debout, assis, préparateur de commandes

Debout

Debout

Capacité nominale/charge nominale

Q(kilos)

2000

1600

Distance du centre de charge

c(mm)

600

600

Distance de charge, centre de l'essieu moteur à la fourche

x(mm)

155

63

Empattement

y(mm)

1750

1750

Poids en service

kilos

4700/5000/5100/5200/5300/5600

4900/5200/5300/5400/5500/5800/6200

Chargement par essieu, à vide avant/arrière

kilos

2000/3600

2010/3790

Chargement par essieu, fourche avancée, chargé avant/arrière

kilos

4843/2757

4721/2679

Chargement par essieu, fourche rentrée, chargé avant/arrière

kilos

4643/2957

4521/2879

Pneus : caoutchouc plein, superélastique, pneumatique, polyuréthane

Polyuréthane

Polyuréthane

Taille des pneus, avant

Φ343x140

Φ343x140

Taille des pneus, arrière

Φ125x82

Φ125x82

Roues supplémentaires (dimensions)

Φ160x60

Φ160x60

Roues, nombre avant/arrière (x = roues motrices)

1x2/4

1x2/4

Bande de roulement, avant

b10(mm)

679

679

Bande de roulement, arrière

b11(mm)

1196

1196

Inclinaison du mât/du tablier porte-fourches vers l'avant/l'arrière

a/b(0)

2/5

2/5

Hauteur, mât abaissé

h1(mm)

2365/2763/2933/3366/3743

2365/2763/2933/3130/3368/3743/4113

Ascenseur gratuit

h2(mm)

1460/1858/2028/2460/2838

1225/1720/1890/2170/2322/2756/3080

Ascenseur

h3(mm)

4500/6000/6500/7670/9000

4500/6000/6500/7000/7670/9000/10000

Hauteur, mât déployé

h4(mm)

5396/6896/7396/8570/9896

5604/7104/7604/8104/8704/10104/11104

Hauteur du toit de protection (cabine)

h6(mm)

2362

2362

Longueur totale

l1(mm)

2985/3034

3250

Longueur jusqu'à la face des fourches

l2(mm)

1915/1964

2180

Largeur hors tout

b1/b2(mm)

1352/1070

1352/1070

Dimensions des fourches DIN ISO 2331

s/e/l(mm)

40/100/1070

40/100/1070

Tablier de fourche ISO 2328, classe/type A, B

2A

2A

Largeur du tablier de fourche

b3(mm)

940

940

Fourchette à tartiner

b5(mm)

200-680

200-680

Distance entre les bras de roue/surfaces de chargement

b4(mm)

1036

1036

Distance d'atteinte

l4(mm)

500

1000

Garde au sol, en charge, sous le mât

m1(mm)

40

40

Largeur d'allée pour palettes 1000 x 1200 transversalement

Ast(mm)

3329/3500

3609

Largeur d'allée pour palettes 800 x 1200 en longueur

Ast(mm)

3419/3520

3667

Rayon de braquage

Wa(mm)

2040/2145

2145

Longueur sur les bras de roue

l7(mm)

2284

2284

Vitesse de déplacement, en charge/à vide

km/h

10,5/11,0

10,5/11,0

Vitesse de levage, en charge/à vide

MS

0,29/0,29

0,29/0,29

Vitesse de descente, en charge/à vide

MS

0,45/0,45

0,45/0,45

Prise de vitesse, en charge/à vide

MS

0.1

0.1

Max. aptitude en pente, en charge/à vide

%

10/15

10/15

Frein de service

Électromagnétique

Électromagnétique

Calibre du moteur d'entraînement S2 60 min

kW

7.0(CA)

7.0(CA)

Puissance nominale du moteur de levage à S3 15 %

kW

14,0 (CA)

14,0 (CA)

Tension de la batterie/capacité nominale K5

(V)/(Ah) ou kWh

36/700(1000)

36/700(1000)

Poids de la batterie

kg

790(1200)

790(1200)

Niveau de pression sonore au siège du conducteur

dB(A)

75

75

* Option : (1) Pour 5-7M : Batterie Lithium 36V/500AH (Chargeur 36V/100A)
(2) Pour 9-10M : Batterie Lithium 36v/700AH (Chargeur 36V/200A)
