Camion de la fourche électrique-Ningbo Ruyi Joint Stock Co.,Ltd.

Sécurité et stabilité

● Système de contrôle AC avancé éliminant les brosses du moteur et le contacteur directionnel, ce qui fait les exigences de maintenance minimales.

● Système de freinage régénératif intelligent sans vitesse sans étape: augmenter les performances globales du camion en diminuant les intervalles de charge de la batterie.

● Équipé d'une re-relable réglable, adaptée à différents opérateurs.

● Affichage multifonction: État de la batterie, compteur d'heure, indicateur de défaut, etc.

● La batterie à deux côtés avec système de déploiement est très pratique pour remplacer les batteries.

● Coussin d'amortissement pour un fonctionnement à faible bruit.

● La soupape de décharge de pression intégrée protège les camions des surcharges.

● Déconnexion d'alimentation d'urgence.

DE CONSTRUCTION

● Le bas centre de gravité assure le fonctionnement stable.

● La roue de conduite verticale a un petit rayon de virage et facile à entretenir. La structure du moteur est étanche à l'eau et à l'épreuve des poussières.

● Les fourchettes à portée de ciseaux sont exploitées par le contrôleur électrique, ce qui rend le fonctionnement stable et sans impact.

Facilité de service

● Le réglage de la protection de la batterie faible prolonge le temps d'utilisation de la batterie.

● La technologie Canbus réduit la complexité du câblage et augmente la fiabilité.

● Tous les points de pivot ont un ajustement de la graisse et une bague utilisable, réduisant l'usure des composants et prolongeant la durée de vie des composants.

● Le couvercle arrière est facile à ouvrir pour l'entretien et le réglage des parties de la vanne, du tube d'huile et des pièces électroniques.

Option:

● Straddle Les jambes

● Ciseaux doubles

● Roues à double avant

● Masts de levage gratuit complet

● Shift latéral

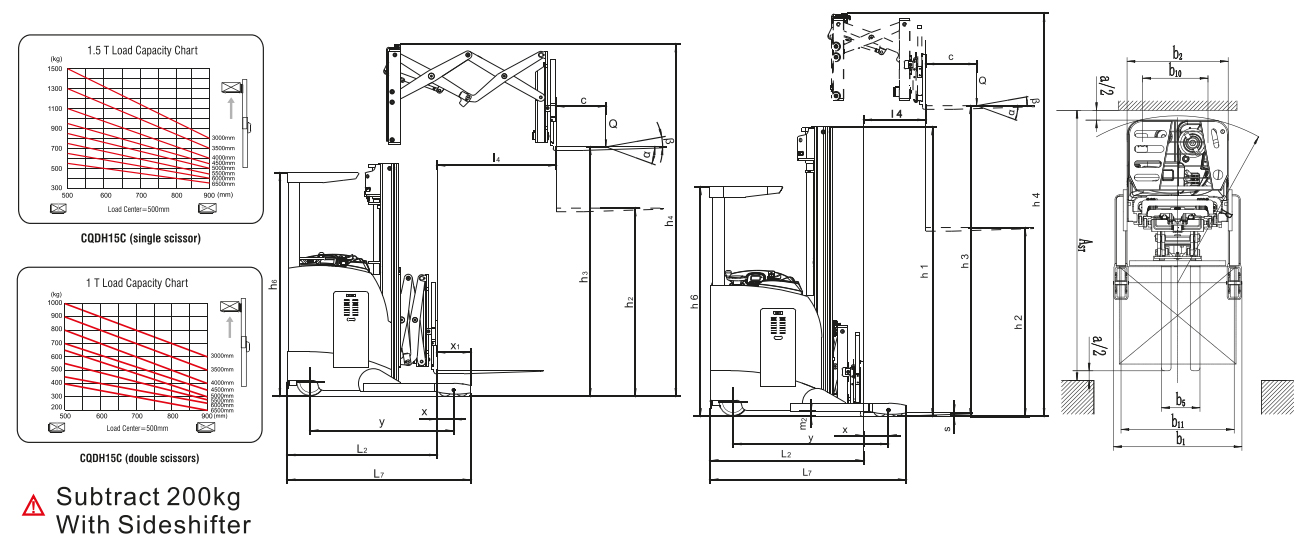

Désaction de type du fabricant		CQDH15C (ciseaux simples)
Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant		Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Debout
Capacité nominale / charge nominale		1500
Distance du centre de chargement	C (mm)	500
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	334	309
Empattement	y (mm)	1435	1435
Poids du service	kg	2450/2500/2560	2700/2800/2900/3000
Chargement de l'essieu, avant avant / arrière	kg	1040/1960
Chargement de l'essieu, fourche avancée, avant / arrière chargé	kg	2950/1550
Charge d'essieu, fourche rétractée, avant / arrière chargé	kg	2750/1750
Pneus: caoutchouc solide, superrélastique. pneumatique, polyuréthane		Polyuréthane
Taille du pneu, avant		Φ250x100
Taille du pneu, arrière		Φ125x82
Roues supplémentaires (dimensions)		Φ160x60
Roues, numéro avant / arrière (x = roues entraînées)		1x 2/4
Marcher, avant	B10 (mm)	673	673
Marcher, arrière	B11 (mm)	1164	1164/1224
Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière	A / B (°)	2/5
Hauteur, mât abaissé	H1 (mm)	2125/2375/2625	2185/2345/2505/2675
Lifting gratuit	H2 (mm)	N / A	1575/1700/1825/2000
Max. hauteur de levage	H3 (mm)	3000/3500/4000	4500/5000/5500/6000
Hauteur, mât étendu	H4 (mm)	3881/4381/4881	5381/5881/6381/6881
Hauteur de la garde aérienne (cabine)	H6 (mm)	2246
Durée globale	L1 (mm)	2409	2435
Longueur à face des fourchettes	L2 (mm)	1339	1365
Largeur globale	B1 / B2 (mm)	1322/1040	1322-1382 / 1040
Dimensions de la fourche DIN ISO 2331	S / E / L (mm)	35/100/1070
Chariot de fourche ISO 2328, classe / type A, B		2A
Largeur de transport de fourche	B3 (mm)	940/990	940/990
Propagation de la fourchette	B5 (mm)	200-760 / 200-680	200-760 / 200-680
Distance entre les bras de roue / Surfaces de chargement	B4 (mm)	1006	1006/1066
Atteindre la distance	L4 (mm)	500
Autorisation au sol, chargée, en dessous du mât	M1 (mm)	49
Largeur d'allée pour les palettes 1000 x 1200 Crossways	AST (MM)	2814	2839
Largeur d'allée pour les palettes 800 x 1200	AST (MM)	2871	2902
Rayon de virage	Wa (mm)	1718	1718
Longueur à travers les bras de roue	L7 (mm)	1848
Vitesse de voyage, chargée / à l'abri	km / h	6.5 / 7.0
Vitesse de levage, chargée / à l'abri	MS	0,135 / 0,16
Vitesse de baisse, chargée / inaugurée	MS	0,15 / 0,20
Atteindre la vitesse, chargée / à l'abri	MS	0.1	0.1
Max. graduabilité, chargée / inaugurée	%	5/12	5/12
Frein de service		Électromagnétique
Évaluation du moteur d'entraînement S2 60 min	kw	2.2 AC
Évaluation du moteur de levage à S3 15%	kw	4.5	4.5
Tension de la batterie / capacité nominale K5	(V) / (ah) ou kwh	24/420 (560)
Poids de la batterie	kg	340 (425)
Niveau de pression acoustique au siège du conducteur	db (a)	75

Désaction de type du fabricant		CQDH15C (ciseaux simples)
Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant		Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Debout
Capacité nominale / charge nominale		1500
Distance du centre de chargement	C (mm)	500
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	246	246
Empattement	y (mm)	1522	1522
Poids du service	kg	3130/3180/3230	3370/3470/3570/3670/3770
Chargement de l'essieu, avant avant / arrière	kg	1306/2464
Chargement de l'essieu, fourche avancée, avant / arrière chargé	kg	3420/1850
Charge d'essieu, fourche rétractée, avant / arrière chargé	kg	3220/2050
Pneus: caoutchouc solide, superrélastique. pneumatique, polyuréthane		Polyuréthane
Taille du pneu, avant		Φ280x100
Taille du pneu, arrière		Φ125x82
Roues supplémentaires (dimensions)		Φ160x60
Roues, numéro avant / arrière (x = roues entraînées)		1x 2/4
Marcher, avant	B10 (mm)	673	673
Marcher, arrière	B11 (mm)	1140	1140
Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière	A / B (°)	2/5
Hauteur, mât abaissé	H1 (mm)	2125/2375/2625	2185/2345/2505/2675/2840
Lifting gratuit	H2 (mm)	N / A	1575/1700/1825/2000/2125
Max. hauteur de levage	H3 (mm)	3000/3500/4000	4500/5000/5500/6000/6500
Hauteur, mât étendu	H4 (mm)	3900/4400/4900	5400/5900/6400/6900/7400
Hauteur de la garde aérienne (cabine)	H6 (mm)	2246
Durée globale	L1 (mm)	2615
Longueur à face des fourchettes	L2 (mm)	1518
Largeur globale	B1 / B2 (mm)	1298/1040
Dimensions de la fourche DIN ISO 2331	S / E / L (mm)	35/100/1070
Chariot de fourche ISO 2328, classe / type A, B		2A
Largeur de transport de fourche	B3 (mm)	940	940
Propagation de la fourchette	B5 (mm)	200-680	200-680
Distance entre les bras de roue / Surfaces de chargement	B4 (mm)	982	982
Atteindre la distance	L4 (mm)	500
Autorisation au sol, chargée, en dessous du mât	M1 (mm)	49
Largeur d'allée pour les palettes 1000 x 1200 Crossways	AST (MM)	2956	2956
Largeur d'allée pour les palettes 800 x 1200	AST (MM)	3027	3027
Rayon de virage	Wa (mm)	1791	1791
Longueur à travers les bras de roue	L7 (mm)	1923
Vitesse de voyage, chargée / à l'abri	km / h	6.5 / 7.0
Vitesse de levage, chargée / à l'abri	MS	0,27 / 0,4
Vitesse de baisse, chargée / inaugurée	MS	0,45 / 0,36
Atteindre la vitesse, chargée / à l'abri	MS	0.1	0.1
Max. graduabilité, chargée / inaugurée	%	5/12	5/12
Frein de service		Électromagnétique
Évaluation du moteur d'entraînement S2 60 min	kw	3.0 (AC)
Évaluation du moteur de levage à S3 15%	kw	10.0 (AC)
Tension de la batterie / capacité nominale K5	(V) / (ah) ou kwh	36/700
Poids de la batterie	kg	810
Niveau de pression acoustique au siège du conducteur	db (a)	75

Désaction de type du fabricant		CQDH15C (Double Scissor)
Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant		Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Debout
Capacité nominale / charge nominale		1000
Distance du centre de chargement	C (mm)	500
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	159	135
Empattement	y (mm)	1435	1435
Poids du service	kg	2480/2530/2590	2730/2830/2930/3030
Chargement de l'essieu, avant avant / arrière	kg	1050/1980
Chargement de l'essieu, fourche avancée, avant / arrière chargé	kg	2662/1368
Charge d'essieu, fourche rétractée, avant / arrière chargé	kg	2462/1568
Pneus: caoutchouc solide, superrélastique. pneumatique, polyuréthane		Polyuréthane
Taille du pneu, avant		Φ280x100
Taille du pneu, arrière		Φ125x82
Roues supplémentaires (dimensions)		Φ160x60
Roues, numéro avant / arrière (x = roues entraînées)		1x 2/4
Marcher, avant	B10 (mm)	673	673
Marcher, arrière	B11 (mm)	1164	1164/1224
Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière	A / B (°)	2/5
Hauteur, mât abaissé	H1 (mm)	2125/2375/2625	2185/2345/2505/2675
Lifting gratuit	H2 (mm)	N / A	1575/1700/1825/2000
Max. hauteur de levage	H3 (mm)	3000/3500/4000	4500/5000/5500/6000
Hauteur, mât étendu	H4 (mm)	4035/4535/5035	5535/6035/6535/7035
Hauteur de la garde aérienne (cabine)	H6 (mm)	2246
Durée globale	L1 (mm)	2585	2609
Longueur à face des fourchettes	L2 (mm)	1491	1515
Largeur globale	B1 / B2 (mm)	1322/1040	1322-1382 / 1040
Dimensions de la fourche DIN ISO 2331	S / E / L (mm)	35/100/1070
Chariot de fourche ISO 2328, classe / type A, B		2A
Largeur de transport de fourche	B3 (mm)	940/990	940/990
Propagation de la fourchette	B5 (mm)	200-760 / 200-680	200-760 / 200-680
Distance entre les bras de roue / Surfaces de chargement	B4 (mm)	1006	1006/1066
Atteindre la distance	L4 (mm)	1200
Autorisation au sol, chargée, en dessous du mât	M1 (mm)	49
Largeur d'allée pour les palettes 1000 x 1200 Crossways	AST (MM)	2915	2971
Largeur d'allée pour les palettes 800 x 1200	AST (MM)	3034	3056
Rayon de virage	Wa (mm)	1718	1718
Longueur à travers les bras de roue	L7 (mm)	1848
Vitesse de voyage, chargée / à l'abri	km / h	6.5 / 7.0
Vitesse de levage, chargée / à l'abri	MS	0,135 / 0,16
Vitesse de baisse, chargée / inaugurée	MS	0,15 / 0,20
Atteindre la vitesse, chargée / à l'abri	MS	0.1	0.1
Max. graduabilité, chargée / inaugurée	%	5/12	5/12
Frein de service		Électromagnétique
Évaluation du moteur d'entraînement S2 60 min	kw	2.2 AC
Évaluation du moteur de levage à S3 15%	kw	4.5
Tension de la batterie / capacité nominale K5	(V) / (ah) ou kwh	24/420 (560)
Poids de la batterie	kg	340 (425)
Niveau de pression acoustique au siège du conducteur	db (a)	75

1. Vitesse de levage normale

2. Vitesse de baisse normale

3. Vitesse de levage élevée (3 fois plus élevé que le type normal)

4. Vitesse de baisse élevée (3 fois plus élevé que le type normal)

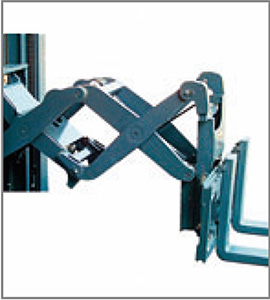

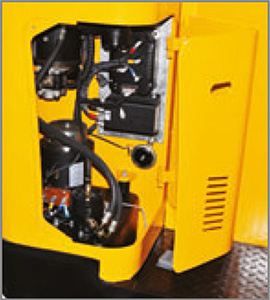

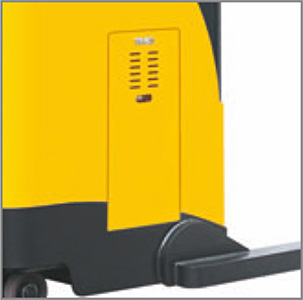

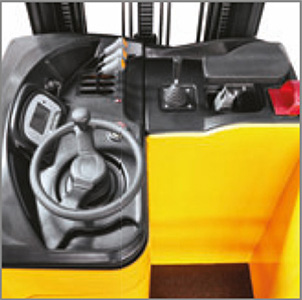

La facultation des fourchettes en double ciseaux.	Grande cabine avec interrupteur de mise hors tension de l'homme mort, affichage multifonction: état de batterie, compteur d'heure, indicateur de défaut, etc.	Le moteur d'entraînement monté verticalement avec la technologie du bus CAN réduit la complexité du câblage et augmente la fiabilité.	Batterie latérale avec système de déploiement pratique pour remplacer les batteries. Le couvercle à la hausse de la batterie vous rend facile à remplir la batterie.
