Modèle

CQD15L

Chariot à mât rétractable de type debout

● Le chariot élévateur à mât rétractable à contrepoids de la série CQD avec une conception innovante et des fonctionnalités orientées application, un faible bruit, aucune pollution et un petit rayon de braquage. Largement utilisé pour les étagères hautes dans les entrepôts à allées étroites, les supermarchés, etc.

Avantage:

Caractéristiques

● Camion avec une petite largeur de 1 020 à 1 100 mm, un rayon de braquage de 1 700 à 1 740 mm et une cabine étroite pour garantir que les camions peuvent être utilisés dans des racks drive-in.

● Disponible en options d'alimentation CC ou CA.

● Pour l'entretien quotidien de la batterie, vous N'AVEZ PAS BESOIN de raccrocher le boîtier de batterie. En utilisant simplement un contrôleur de poignée de batterie, vous pouvez automatiquement retirer et remplacer le boîtier de batterie.

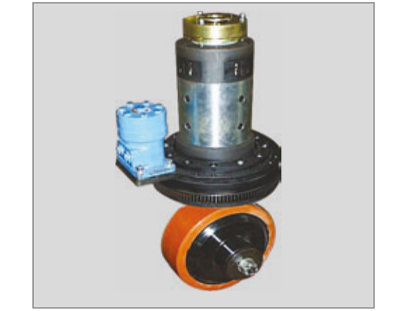

● Equipé de deux dispositifs flottants séparés, qui améliorent la stabilité en termes de structure, réduisant le poids et prolongeant la durée de vie des roues motrices.

● Le système de direction entièrement hydraulique, avec une conception intégrée de la conduite et de la direction, offre une direction assistée flexible et sans effort.

● Systèmes de conduite et de virage intégrés.

● Un système de direction entièrement hydraulique assure des virages flexibles et nécessite moins d'entretien.

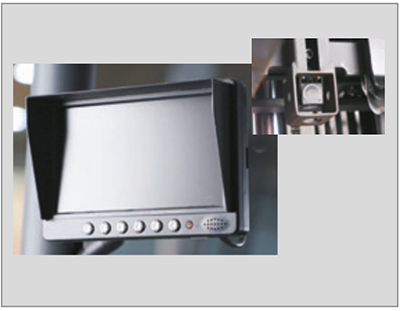

● Le système vidéo de haut niveau en option place une caméra dans le châssis supérieur, permettant à l'opérateur une meilleure visibilité.

● Le système de sélection de hauteur et de positionnement en hauteur est une configuration de haut niveau, avec contrôle manuel et automatique, pour un positionnement automatique avec un clavier, permettant à l'opérateur de choisir la hauteur de levage appropriée (en option).

Option

● Système d'alimentation CA.

● Contrôleur hydraulique à joystick.

● Écran LCD et caméra.

● Système de sélection de hauteur et de position en hauteur.

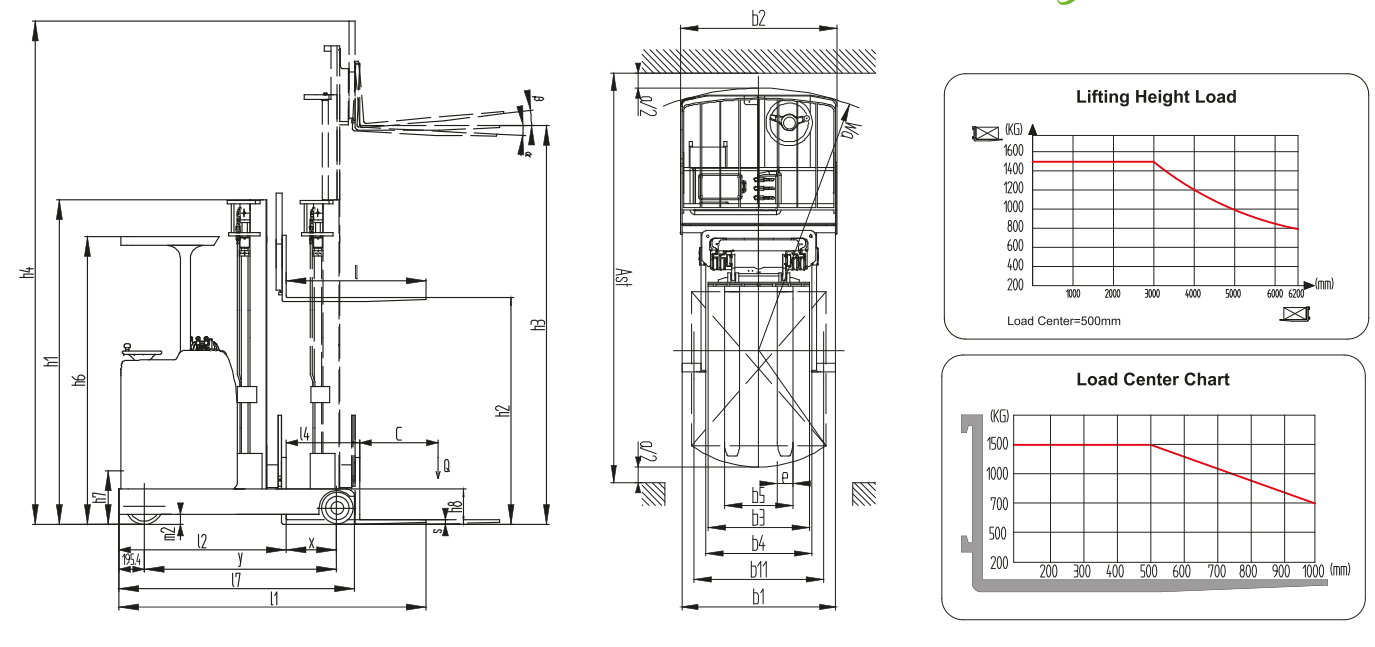

DIMENSION Dessin :

Désignation du type du fabricant		CQD15L
Entraînement : électrique (type de batterie, secteur,…)，diesel, essence, fioul		Électrique
Type d'opérateur : manuel, piéton, debout, assis, préparateur de commandes		Debout
Capacité nominale/charge nominale	Q(kilos)	1500
Distance du centre de charge	c(mm)	500
Distance de charge, centre de l'essieu moteur à la fourche	x(mm)	385
Empattement	y(mm)	1480
Poids en service	kilos	2740
Chargement par essieu, à vide avant/arrière	kilos	1700/1040
Chargement par essieu, fourche avancée, chargé avant/arrière	kilos	640/3600
Chargement par essieu, fourche rentrée, chargé avant/arrière	kilos	1583/2657
Pneus : caoutchouc plein, super élastiques, pneumatiques, polyuréthane		Polyuréthane
Taille des pneus, avant	mm	Φ280x100
Taille des pneus, arrière	mm	Φ250 x 80
Roues supplémentaires (dimensions)	mm	Φ160x55
Roues, nombre avant/arrière (x = roues motrices)		1x 2/2
Bande de roulement, avant	b10(mm)	640
Bande de roulement, arrière	b11(mm)	896
Inclinaison du mât/du tablier porte-fourches avant/arrière	a/b(°)	2/2
Hauteur, mât abaissé	h1(mm)	2090/2340/2590/2240/2640
Ascenseur gratuit	h2(mm)	0/0/0/1440/1840
Ascenseur gratuit	h2(*)(mm)	0/0/0/1700/2100
Max. hauteur de levage	h3(mm)	3000/3500/4000/5000/6200
Hauteur, mât déployé	h4(mm)	3800/4300/4800/5800/7000
Hauteur du toit de protection (cabine)	h6(mm)	2200
Longueur totale	l1(mm)	2360
Longueur jusqu'au visage de forte	l2(mm)	1290
Largeur hors tout	b1/b2(mm)	1020/1020
Dimensions des fourches DIN ISO 2331	s/e/l (mm)	35/100/1070
Tablier de fourche ISO 2328, classe/type A, B		2A
Largeur du tablier de fourche	b3(mm)	660
Fourchette à tartiner	b5(mm)	640
Distance entre les bras de roue/surfaces de chargement	b4(mm)	688
Distance d'atteinte	l4(mm)	560
Garde au sol, en charge, sous le mât	m1(mm)	90
Largeur d'allée pour palettes 1000 x 1200 transversalement	Ast(mm)	2800
Largeur d'allée pour palettes 800 x 1200 en longueur	Ast(mm)	2850
Rayon de braquage	Wa(mm)	1700
Longueur sur les bras de roue	l7(mm)	1800
Vitesse de déplacement, en charge/à vide	km/h	7.0/7.2
Vitesse de levage, en charge/à vide	MS	0,20/0,40
Vitesse de descente, en charge/à vide	MS	0,40/0,30
Prise de vitesse, en charge/à vide	MS	0,10/0,10
Max. aptitude en pente, en charge/à vide	%	10/10
Frein de service		Électromagnétique
Calibre du moteur d'entraînement S2 60 min	kW	3.0 (CA)
Puissance nominale du moteur de levage à S3 15 %	kW	8.2 (CC), 8.2 (CA)
Tension de la batterie/capacité nominale K5	(V)/(Ah) ou kWh	48/400
Poids de la batterie	kg	640
Niveau de pression sonore au poste de conduite	dB(A)	70

(*) signifie sans dossier

* Option : Batterie Lithium 350AH (Chargeur 48V/100A)
