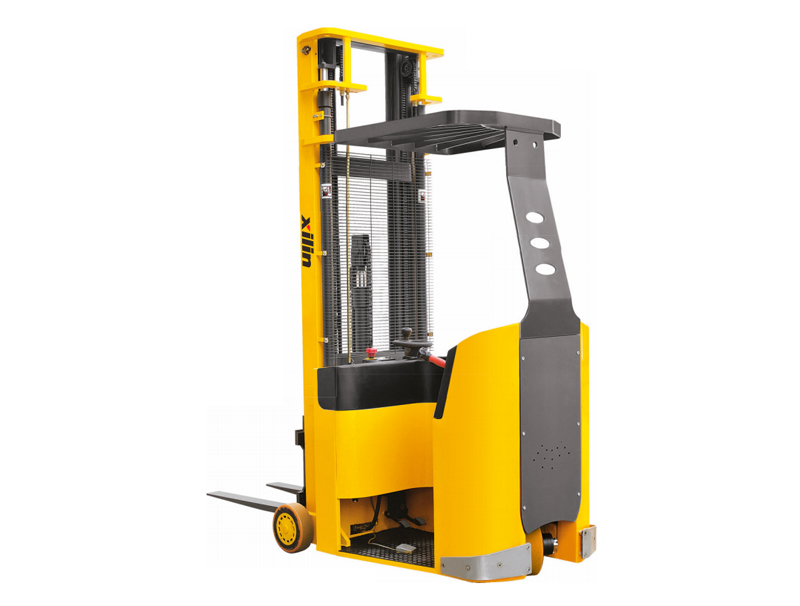

Modèle

CPD10A/CPD10B

Chariot élévateur à allée étroite

Avantage:

● Le système de contrôle AC avancé avec MOSFET offre un contrôle de vitesse de conduite fluide et précis.
● Petit rayon de braquage, facile et intelligent à utiliser.
● Compartiment adossé réduisant la fatigue de l'opérateur.
● Avec système de freinage régénératif pour la conduite et système de freinage électronique pour le stationnement.
● Le réglage de protection de batterie faible prolonge la durée de vie.
● Avec interrupteur homme mort au sol pour couper l'alimentation lorsque l'opérateur quitte la cabine.
● Les vérins de levage sur les deux mâts offrent une meilleure visibilité.
EPS offre les avantages suivants :
● Réinitialisation automatique du volant.
● La vitesse de déplacement ralentit automatiquement lors de la direction.
● Afficher les angles de braquage sur l'écran

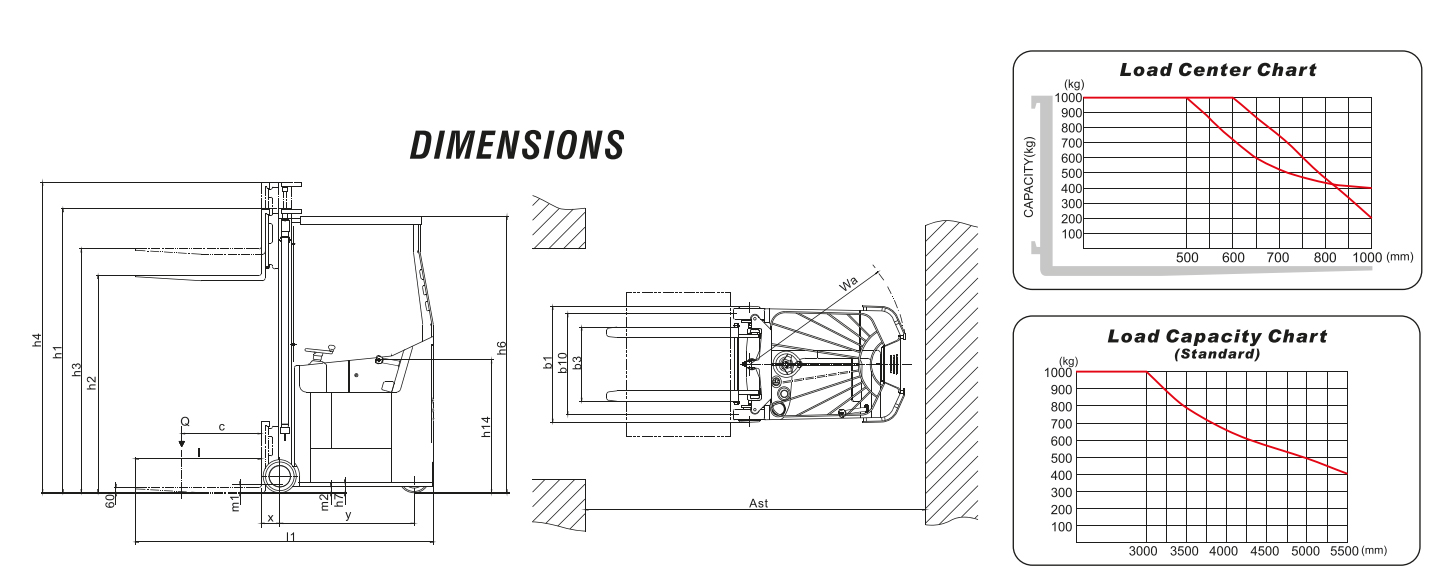

DIMENSION Dessin :

Désignation du type du fabricant

CPD10A

CPD10AC

Motorisation : électrique (type de batterie, secteur,...), diesel, essence, fioul

Électrique

Électrique

Type d'opérateur : manuel, piéton, debout, assis, préparateur de commandes

Debout

Debout

Capacité nominale/charge nominale

Q(kilos)

1000

1000

Distance du centre de charge

c(mm)

600

600

Distance de charge, centre de l'essieu moteur à la fourche

x(mm)

145

245

Empattement

y(mm)

955

1015

Poids en service

kilos

2120

2180

Chargement par essieu, en charge avant/arrière

kilos

2570/550

2630/550

Chargement par essieu, à vide avant/arrière

kilos

850/1270

910/1270

Pneus : caoutchouc plein, superélastique, pneumatique, polyuréthane

Polyuréthane

Polyuréthane

Taille des pneus, avant

Φ250x80

Φ250x80

Taille des pneus, arrière

Φ280x100

Φ280x100

Roues, nombre avant/arrière (x = roues motrices)

1x2

1x2

Bande de roulement, avant

b10(mm)

770

770

Bande de roulement, arrière

b11(mm)

0

0

Hauteur, mât abaissé

h1(mm)

2155

2155

Ascenseur gratuit

h2(mm)

1540

1540

Max. hauteur de levage

h3(mm)

3000

3000

Hauteur, mât déployé

h4(mm)

3565

3565

Hauteur du toit de protection (cabine)

h6(mm)

2090

2090

Hauteur d'assise par rapport à la hauteur SIP/stand

h7(mm)

75

75

Longueur totale

l1(mm)

2265

2425

Longueur jusqu'à la face des fourches

l2(mm)

1315

1475

Largeur hors tout

b1/b2(mm)

890

890

Dimensions des fourches DIN ISO 2331

s/e/l(mm)

35/100/950

35/100/950

Largeur du tablier de fourche

b3(mm)

615

615

Garde au sol, en charge, sous le mât

m1(mm)

60

60

Garde au sol, centre de l'empattement

m2(mm)

50

50

Largeur d'allée pour palettes 1000 x 1200 transversalement

Ast(mm)

2700

2760

Largeur d'allée pour palettes 800 x 1200 en longueur

Ast(mm)

2810

2870

Rayon de braquage

wa(mm)

1200

1270

Vitesse de déplacement, en charge/à vide

km/h

5,8/6,0

5,8/6,0

Vitesse de levage, en charge/à vide

MS

0,11/0,15

0,11/0,15

Vitesse de descente, en charge/à vide

MS

0,15/0,11

0,15/0,11

Max. Gradeability, chargé/déchargé

%

8/12

8/12

Frein de service

Électromagnétique

Électromagnétique

Calibre du moteur d'entraînement S2 60 min

kW

2.2

2.2

Valeur nominale du moteur de levage à S3 15 %

kW

3.0

3.0

Tension de la batterie/capacité nominale K5

(V)/(Ah) ou kWh

24/360

24/360

Poids de la batterie

kilos

355

355

Volume d'huile pour les accessoires

ℓ/min

/

7.5

Niveau de pression sonore au poste de conduite

dB(A)

70

70


Désignation du type du fabricant

CPD10B

CPD10BC

CPD10BZ

Motorisation : électrique (type de batterie, secteur,...), diesel, essence, fioul

Électrique

Électrique

Électrique

Type d'opérateur : manuel, piéton, debout, assis, préparateur de commandes

Debout

Debout

Debout

Capacité nominale/charge nominale

Q(kilos)

1000

1000

1000

Distance du centre de charge

c(mm)

500

500

500

Distance de charge, centre de l'essieu moteur à la fourche

x(mm)

150

255

165

Empattement

y(mm)

995

1035

1035

Poids en service

kilos

2230

2320

2350

Chargement par essieu, en charge avant/arrière

kilos

2730/500

2820/500

2850/500

Chargement par essieu, à vide avant/arrière

kg

960/1270

1050/1270

1080/1270

Pneus : caoutchouc plein, superélastique, pneumatique, polyuréthane

Polyuréthane

Polyuréthane

Polyuréthane

Taille des pneus, avant

Φ250x80

Φ250x80

Φ250x80

Taille des pneus, arrière

Φ280x100

Φ280x100

Φ280x100

Roues, nombre avant/arrière (x = roues motrices)

1x2

1x2

1x2

Bande de roulement, avant

b10(mm)

770

770

770

Bande de roulement, arrière

b11(mm)

0

0

0

Hauteur, mât abaissé

h1(mm)

2255

2255

2255

Ascenseur gratuit

h2(mm)

0

0

1600

Max. hauteur de levage

h3(mm)

5000

5000

5000

Hauteur, mât déployé

h4(mm)

5600

5600

5600

Hauteur du toit de protection (cabine)

h6(mm)

2090

2090

2090

Hauteur d'assise par rapport à la hauteur SIP/stand

h7(mm)

75

75

75

Longueur totale

l1(mm)

2310

2455

2365

Longueur jusqu'à la face des fourches

l2(mm)

1360

1505

1415

Largeur hors tout

b1/b2(mm)

890

890

890

Dimensions des fourches DIN ISO 2331

s/e/l(mm)

35/100/950

35/100/950

35/100/950

Largeur du tablier de fourche

b3(mm)

615

615

615

Garde au sol, en charge, sous le mât

m1(mm)

60

60

60

Garde au sol, centre de l'empattement

m2(mm)

50

50

50

Largeur d'allée pour palettes 1000 x 1200 transversalement

Ast(mm)

2750

2820

2800

Largeur d'allée pour palettes 800 x 1200 en longueur

Ast(mm)

2860

2930

2910

Rayon de braquage

wa(mm)

1250

1300

1300

Vitesse de déplacement, en charge/à vide

km/h

5,8/6,0

5,8/6,0

5,8/6,0

Vitesse de levage, en charge/à vide

MS

0,15/0,25

0,15/0,25

0,15/0,25

Vitesse de descente, en charge/à vide

MS

0,08/0,10

0,08/0,10

0,08/0,10

Max. Gradeability, chargé/déchargé

%

8/12

8/12

8/12

Frein de service

Électromagnétique

Électromagnétique

Électromagnétique

Calibre du moteur d'entraînement S2 60 min

kW

2.2

2.2

2.2

Valeur nominale du moteur de levage à S3 15 %

kW

3.0

3.0

3.0

Tension de la batterie/capacité nominale K5

(V)/(Ah) ou kWh

24/360

24/360

24/360

Poids de la batterie

kg

355

355

355

Volume d'huile pour les accessoires

ℓ/min

/

7.5

/

Niveau de pression sonore au poste de conduite

dB(A)

70

70

70

* Option : Batterie Lithium 300AH (Chargeur 24V/100A)
