CHARIOT REACH SÉRIE DELUXE

domicile / produit / Camion à allées étroites / CHARIOT REACH SÉRIE DELUXE
Modèle

CQD20-D

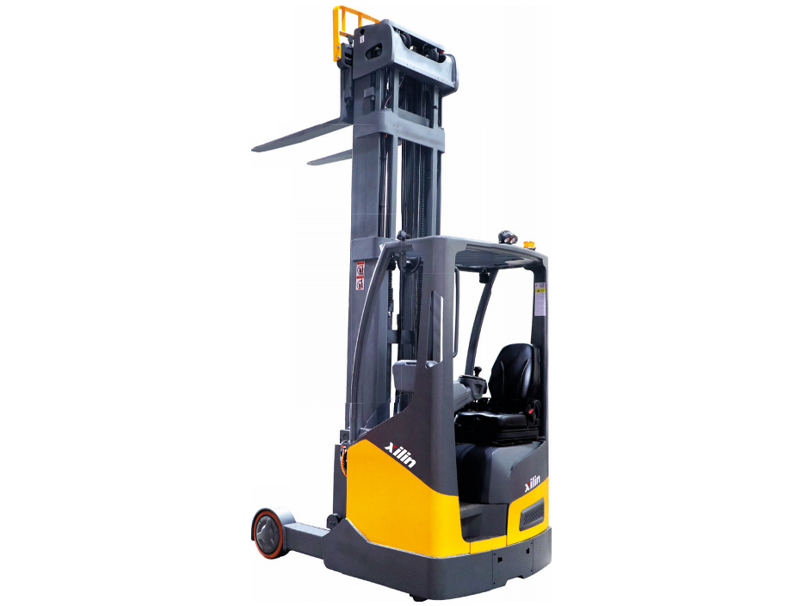

CHARIOT REACH SÉRIE DELUXE

CQD20-D adopte le nouveau concept de design, toute la forme du camion est simple et claire, la ligne est pleine et lisse, adaptée à l'esthétique publique.
Croyez que ce modèle peut vous apporter une expérience de fonctionnement spéciale, confortable et de luxe.

Avantage:

Sûr et fiable :
● Fonction de limite de hauteur : lorsque la fourche est levée à la hauteur maximale, le moteur de levage coupe automatiquement l'alimentation pour assurer la sécurité du levage ;
● Fonction de limite de vitesse élevée, lorsque le levage des fourches est supérieur à la hauteur de levage libre, la vitesse de conduite sera automatiquement réduite pour assurer la sécurité d'un fonctionnement de haut niveau ;
● La fonction de limite de vitesse de rotation réduit automatiquement la vitesse en fonction de l'angle de braquage lorsque le véhicule tourne, assurant la sécurité du chariot élévateur lors des virages ;
● La vitesse d'atteinte du mât sera ralentie lorsque le mât arrivera à son extrémité, afin d'assurer la stabilité du mât ;
● Le frein de service est actionné par un freinage hydraulique et un freinage régénératif en même temps, avec une courte distance de freinage, aucun impact inertiel, sécurité et fiabilité ;
● Le frein de stationnement adopte un freinage électromagnétique, qui agit automatiquement après le stationnement et a la fonction d'anti-glissement sur la rampe ;
● Équipé d'OPS en standard pour assurer la sécurité de l'opérateur ;
● La technologie CANbus est adoptée pour détecter la vitesse du moteur, la température et d'autres informations en temps réel afin de réaliser un contrôle en boucle fermée ;
● La technologie de contrôle de conversion de fréquence AC permet un contrôle de régulation de vitesse en continu pour la conduite, le levage et la direction, ce qui est précis et fiable ;
● Équipé de feux d'avertissement phares en standard pour assurer un fonctionnement sûr dans des conditions de lumière insuffisante ;
● La position de la pédale est conçue avec une pédale de position d'arrêt pour assurer la sécurité des pieds de l'opérateur.

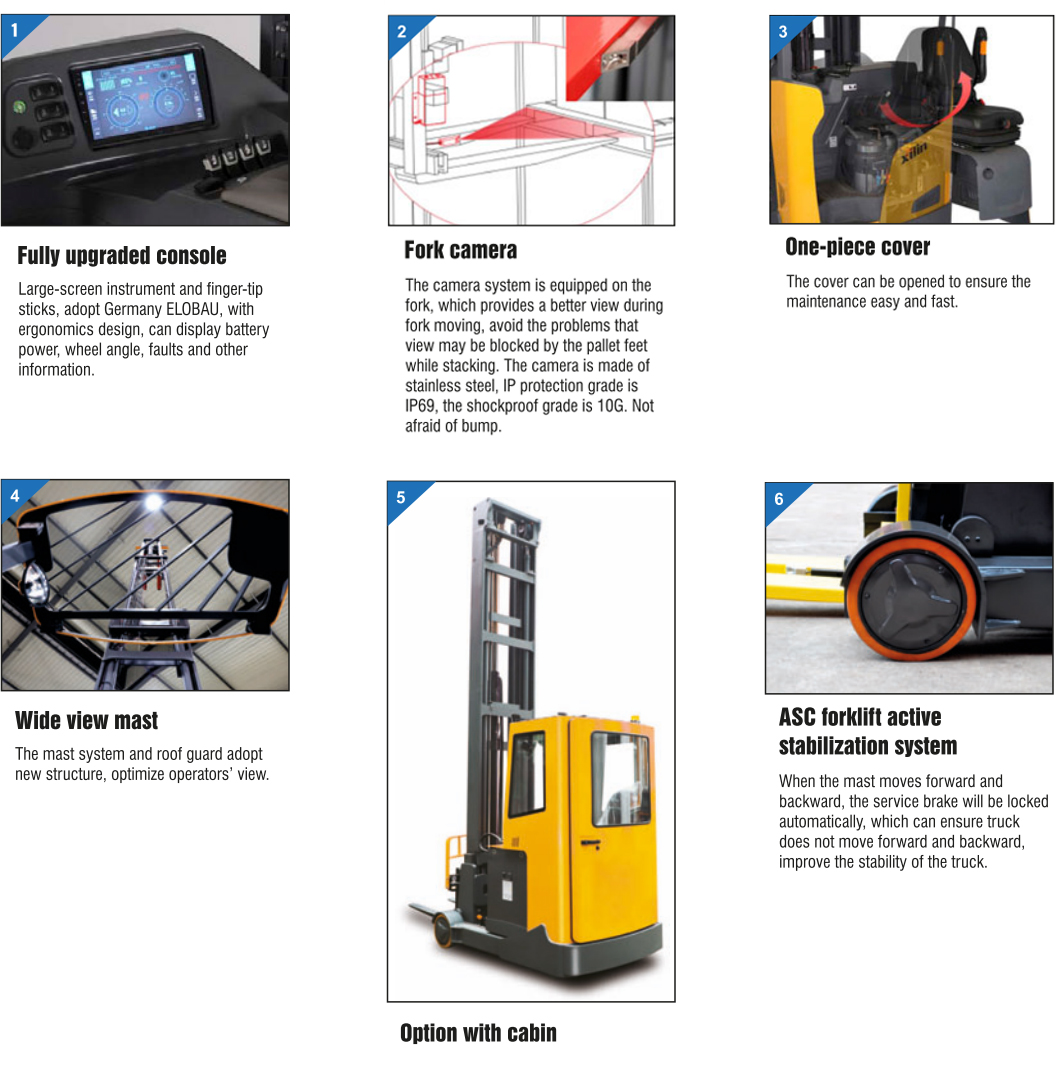

OPTION : fonction ASC (contrôle actif du balancement)
Standard :
● Contrôleur INMOTION
● Moteur d'entraînement : 6,5 kW (AC)
● Moteur de levage : 8,2 kW (AC)
● EPS

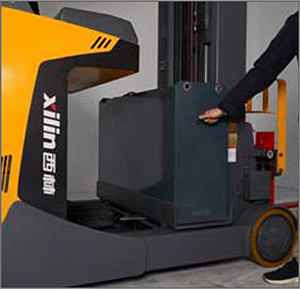

● Batterie plomb-acide 48V/500AH (conception latérale)
● Boîte de vitesses : Allemagne KORDEL

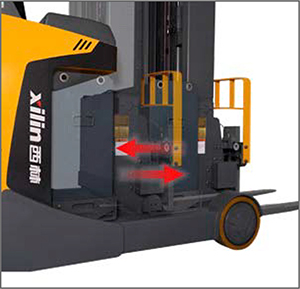

● Déplaceur latéral intégré
● Inclinaison des fourches
● Siège surélevé
● Matériel de mât importé
● Voyant d'avertissement LED et feu avant
● Système de positionnement en hauteur
Optionnel :
● Système de caméra
● Rétroéclairage LED
● Batterie au lithium (48V/350AH & 48V/400AH & 48V/450AH)
● Fonctionnement électromagnétique
● Plus grande capacité du moteur de levage : 12Kw

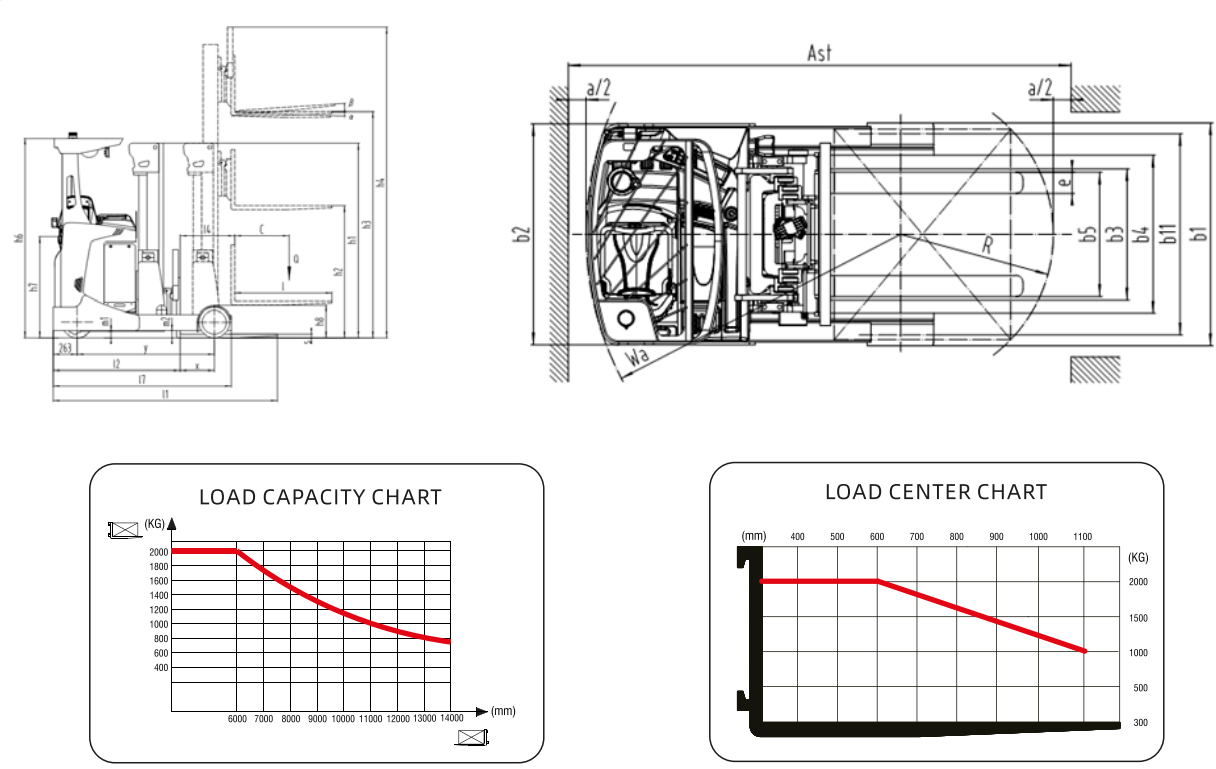

DIMENSION Dessin :

Modèle CQD20-D
(hauteur de levage≤9.5M)
CQD20-D
(hauteur de levage >9.5M)
Entraînement : électrique (type de batterie, secteur, ...), diesel, essence, gaz combustible Électrique Électrique
Type d'opérateur : manuel, piéton, debout, assis, préparateur de comillimètreandes Assise Assise
Capacité nominale/charge nominale Q (kg) 2000 2000
Distance du centre de charge c (mm) 600 600
Distance de charge, centre de l'essieu moteur à la fourche x (mm) 377 377
Empattement y (mm) 1510 1510
Poids de service kg 3605 4750
Chargement par essieu, à vide avant/arrière kg 2245/1360 2958/1792
Chargement par essieu, fourche avancée, chargé avant/arrière kg 727/4878 875/5875
Chargement par essieu, fourche rentrée, chargé avant/arrière kg 2030/3575 2444/4306
Pneus : caoutchouc plein, superélastique, pneumatique, polyuréthane Polyuréthane Polyuréthane
Taille des pneus, avant mm Φ343×140 Φ343×140
Taille des pneus, arrière mm Φ340×114 Φ340×114
Roues supplémentaires (dimensions) mm
Roues, nombre avant/arrière (× = roues motrices) 1x/2 1x/2
Bande de roulement, avant b10 (mm)
Bande de roulement, arrière b11 (mm) 1146 1196
Inclinaison du mât/du tablier élévateur vers l'avant/l'arrière a/b (°) 2/4 2/4
Hauteur, mât abaissé h1 (mm) 2340 4190
Ascenseur gratuit h2 (mm) 1400 3250
Lever h3 (mm) 5000 10200
Hauteur, mât déployé h4 (mm) 5940 11140
Hauteur du protège-conducteur (cabine) h6 (mm) 2210 2210
Longueur totale l1 (mm) 2466 2466
Longueur à la face des fourches l2 (mm) 1396 1396
Largeur totale b1/b2 (mm) 1270/1260 1345/1260
Dimensions des fourches DIN ISO 2331 s / e / l (mm) 40/120/1070 40/120/1070
Tablier porte-fourches ISO 2328, classe/type A, B 2B 2B
Largeur du tablier porte-fourches b3 (mm) 928 928
Fourche à tartiner b5 (mm) 708 708
Distance entre bras de roue/surfaces de chargement b4 (mm) 900 900
Portée l4 (mm) 600 600
Garde au sol, en charge, sous mât m1 (mm) 70 70
Largeur d'allée pour palettes 1000 × 1200 transversales As (mm) 2849 2849
Largeur d'allée pour palettes 800 × 1200 dans le sens de la longueur As (mm) 2899 2899
Rayon de braquage Wa (mm) 1783 1783
Longueur entre bras de roue l7 (mm) 1960 1960
Vitesse de déplacement, en charge/à vide km/h 10.5/11 10.5/11
Vitesse de levage, en charge/à vide m/s 0,29/0,45 0,29/0,45
Vitesse de descente, en charge/à vide m/s 0,5/0,56 0,5/0,56
Atteindre la vitesse, en charge/à vide m/s 0,12/0,12 0,12/0,12
Max. aptitude en côte, en charge/à vide % 10/10 10/10
Frein de service Électromagnétique Électromagnétique
Puissance du moteur d'entraînement S2 60 min kW 6.5(CA) 6.5(CA)
Puissance nominale du moteur de levage à S3 15 % kW 8.2(CA) 8.2(CA)
Batterie selon DIN 43531/35/36 A, B, C, non
Tension batterie/capacité nominale K5 (V)/(Ah) ou kWh 48/500 48/500
Poids de la batterie kg 870 870
Niveau de pression acoustique au siège du conducteur dB (A) 65 65
Tableau de mât
Hauteur de levage max. Hauteur, mât abaissé Ascenseur gratuit (avec protège-conducteur) Hauteur, mât déployé
h3(mm) h1(mm) h2(mm) h4(mm)
3000 2240 0 3940
3500 2490 0 4440
4000 2740 0 4940
5000 2340 1400 5940
6200 2740 1800 7140
7400 3190 2250 8340
8000 3390 2450 8940
8600 3590 2650 9540
9500 3890 2950 10440
10200 4190 3250 11140
11100 4490 3550 12040
12000 4790 3850 12940
12500 4956 4016 13440
13000 5226 4286 13940
14000 5556 4616 14940
