Empiler à cheval de Walkie électrique-Ningbo Ruyi Joint Stock Co.,Ltd.

CTDR15-I / CTDR15-II

Structurel et sécurité:

● Système de contrôle AC avancé Système de freinage régénératif intelligent.

● Affichage multifonction avec BDI et compteur d'heure.

● Dispositif d'inversion d'urgence.

● Le système de décélération automatique utilise un freinage régénératif.

● La soupape de décharge de pression intégrée protège les camions des surcharges.

● Interrupteur de déconnexion d'alimentation d'urgence.

● Contrôle de vitesse sans pas.

● Avec l'interrupteur de limite de levage pour arrêter le moteur de la pompe en haut maximum. hauteur de levage.

● Système de moteur à conduite debout de petit rayon, structure du moteur étanche à l'eau et à la poussière.

Services de service:

● La technologie réduit la complexité du câblage.

● Batterie à la route avec système de déploiement, pratique pour le remplacement

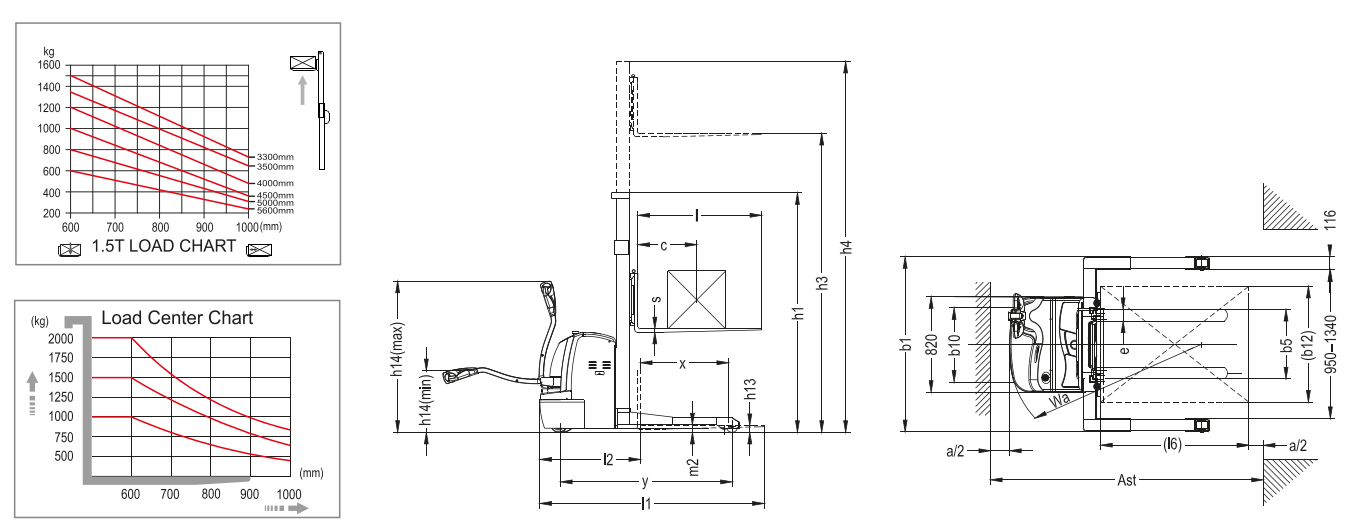

Désimtion de type fabricants		CTDR15-I	CTDR15-II
Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant		Électrique	Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Piéton	Piéton
Capacité nominale / charge nominale	Q (kg)	1500	1500
Distance du centre de chargement	C (mm)	600	600
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	677	677
Empattement	y (mm)	1420	1420
Poids du service	kg	1090/1210/1230/1250/1415/1460/1500	1040/1160/1170/1200/1375/1410/1450
Chargement d'essieu, avant / arrière chargé	kg	1430/1280	1408/1250
Chargement de l'essieu, avant avant / arrière	kg	860/350	827/333
Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane		Polyuréthane
Taille du pneu, avant		Φ250x70
Taille du pneu, arrière		Φ80x84
Roues supplémentaires (dimensions)		Φ150x60
Roues, numéro avant / arrière (x = roues entraînées)		1x 1/4
Marcher, avant	B10 (mm)	520
Marcher, arrière	B11 (mm)	1040/1430
Mât de hauteur abaissé	H1 (mm)	1805/2055/2205/2305/2120/2280/2480
Lifting gratuit	H2 (mm)	1300/1550/1700/1800/1570/1740/1940
Max. hauteur de levage	H3 (mm)	2500/3000/3300/3500/4500/5000/5600
Mât de hauteur étendu	H4 (mm)	3025/3525/3825/4025/5080/5560/6160
Barre de tirage de hauteur en position de conduite min./max.	H14 (mm)	670/1300
Hauteur des bras de roue	H8 (mm)	86
Hauteur abaissée	H13 (mm)	70
Durée globale	L1 (mm)	1980 (2060)
Longueur à face des fourchettes	L2 (mm)	915
Largeur globale	B1 / B2 (mm)	1170/1560
Dimensions de la fourche DIN ISO 2331	S / E / L (mm)	35/100/1070 (1150)
Propagation de la fourchette	B5 (mm)	200-800
Autorisation de terre, centre d'empattement	M2 (mm)	35
Largeur d'allée pour les palettes 1000 x 1200 Crossways	AST (MM)	2480
Largeur d'allée pour les palettes 800 x 1200	AST (MM)	2465
Rayon de virage	Wa (mm)	1610
Vitesse de voyage, chargée / à l'abri	km / h	5.8 / 6.0
Vitesse de levage, chargée / à l'abri	MS	0-0.16 / 0-0.24	0,11 / 0,16
Vitesse de baisse, chargée / inaugurée	MS	0-0.39 / 0-0.26	0,14 / 0,19
Max. graduabilité, chargée / inaugurée	%	8/15	8/15
Frein de service		Électromagnétique
Évaluation du moteur d'entraînement S2 60 min	kw	1.5 (AC)	1.2 (AC)
Évaluation du moteur de levage à S3 15%	kw	3.2	3
Tension de la batterie / capacité nominale K5	(V) / (ah) ou kwh	24/300	24/240
Poids de la batterie	kg	260	220
Niveau de pression acoustique au siège du conducteur	db (a)	70	70

Désimtion de type fabricants		CTDR15-III	CTDR15-III
Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant		Électrique	Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Piéton	Piéton
Capacité nominale / charge nominale	Q (kg)	1500	1500
Distance du centre de chargement	C (mm)	600	600
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	795	779
Empattement	y (mm)	1460	1539
Poids du service	kg	940/960/980/1005	1315/1350/1390
Chargement d'essieu, avant / arrière chargé	kg	1340/1120	1506/1344
Chargement de l'essieu, avant avant / arrière	kg	734/226	963/387
Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane		Polyuréthane	Polyuréthane
Taille du pneu, avant		Φ250x70	Φ250x70
Taille du pneu, arrière		Φ98x82	Φ98x82
Roues supplémentaires (dimensions)		Φ150x60	Φ150x60
Roues, numéro avant / arrière (x = roues entraînées)		1x 1/2	1x 1/2
Marcher, avant	B10 (mm)	520	520
Marcher, arrière	B11 (mm)	1066/1466	1066/1466
Mât de hauteur abaissé	H1 (mm)	2145/1895/2145/2295	2120/2280/2480
Lifting gratuit	H2 (mm)	N / A	1570/1740/1940
Max. hauteur de levage	H3 (mm)	1600/2500/3000/3300	4500/5000/5600
Mât de hauteur étendu	H4 (mm)	2145/3145/3645/3945	5060/5560/6160
Barre de tirage de hauteur en position de conduite min./max.	H14 (mm)	670/1300	670/1300
Hauteur des bras de roue	H8 (mm)	125	125
Hauteur abaissée	H13 (mm)	70	70
Durée globale	L1 (mm)	2015 (2095)	2020 (2100)
Longueur à face des fourchettes	L2 (mm)	970	950
Largeur globale	B1 / B2 (mm)	1182/1582	1182/1582
Dimensions de la fourche DIN ISO 2331	S / E / L (mm)	35/100/1070 (1150)	35/100/1070 (1150)
Propagation de la fourchette	B5 (mm)	200-800	200-800
Autorisation de terre, centre d'empattement	M2 (mm)	35	35
Largeur d'allée pour les palettes 1000 x 1200 Crossways	AST (MM)	2530	2569
Largeur d'allée pour les palettes 800 x 1200	AST (MM)	2500	2475
Rayon de virage	Wa (mm)	1655	1730
Vitesse de voyage, chargée / à l'abri	km / h	5.8 / 6.0	5.8 / 6.0
Vitesse de levage, chargée / à l'abri	MS	0,09 / 0,16	0,09 / 0,16
Vitesse de baisse, chargée / inaugurée	MS	0,15 / 0,16	0,15 / 0,16
Max. graduabilité, chargée / inaugurée	%	6/15	6/15
Frein de service		Électromagnétique	Électromagnétique
Évaluation du moteur d'entraînement S2 60 min	kw	1.2 (AC)	1.2 (AC)
Évaluation du moteur de levage à S3 15%	kw	2.2	2.2
Tension de la batterie / capacité nominale K5	(V) / (ah) ou kwh	24/200	24/200
Poids de la batterie	kg	160	160
Niveau de pression acoustique au siège du conducteur	DB (A)	70	70

Modèle	Remarques
CTDR15-ⅰ	Configuration élevée avec une valve proportionnelle
CTDR15-ⅱ	Configuration standard
CTDR15-ⅲ	Type de service léger
