Stacker de cavalier électrique

domicile / produit / Gerbeur électrique / Gerbeur entièrement électrique / Stacker de cavalier électrique
Modèle

CDDK15

Stacker de cavalier électrique

Avantage:

CDDK15-I / CDDK15-II
Sécurité et productivité:
● Le moteur AC élimine le remplacement des brosses en carbone.
● Affichage multifonction avec BDL et compteur d'heure.
● La batterie de la voie secondaire est facile à entretenir.
● Coussin d'amortissement pour un fonctionnement à faible bruit.
● Dispositif d'inversion d'urgence Poignée équipée pour rester en sécurité.
● La fonction de décélération automatique rend le fonctionnement plus en toute sécurité.
● La soupape de décharge de pression intégrée protège les camions des surcharges, augmente la fiabilité.
● Avec un frein dans la poignée verticale et une position horizontale, augmentant la sécurité du camion.
● Interrupteur de déconnexion d'alimentation d'urgence.
● Interrupteur à basse vitesse en forme de tortue.
● Contrôle de vitesse sans étape.
Conception structurelle optimale:
● Low BaryCenter assure le fonctionnement stable.
● La roue de conduite verticale assure l'entretien pratique et le petit rayon de tournage. La structure du moteur étanche et étanche à l'eau, maintient le freinage et le moteur plus durables et fiables.
● Le mât et le cadre sont dividables et échangeables.
● Le levage gratuit complet, ajusté pour une maison à toit bas. (Le camion de hauteur de la hauteur de 3 m peut entrer dans une porte de 2 m)
Services de service:
● Le réglage de protection à basse tension prolonge la durée de durée de vie de la batterie.
● La conception concentrée des composants électroniques simplifie le circuit et fait facilement assembler, déboguer et maintenir.

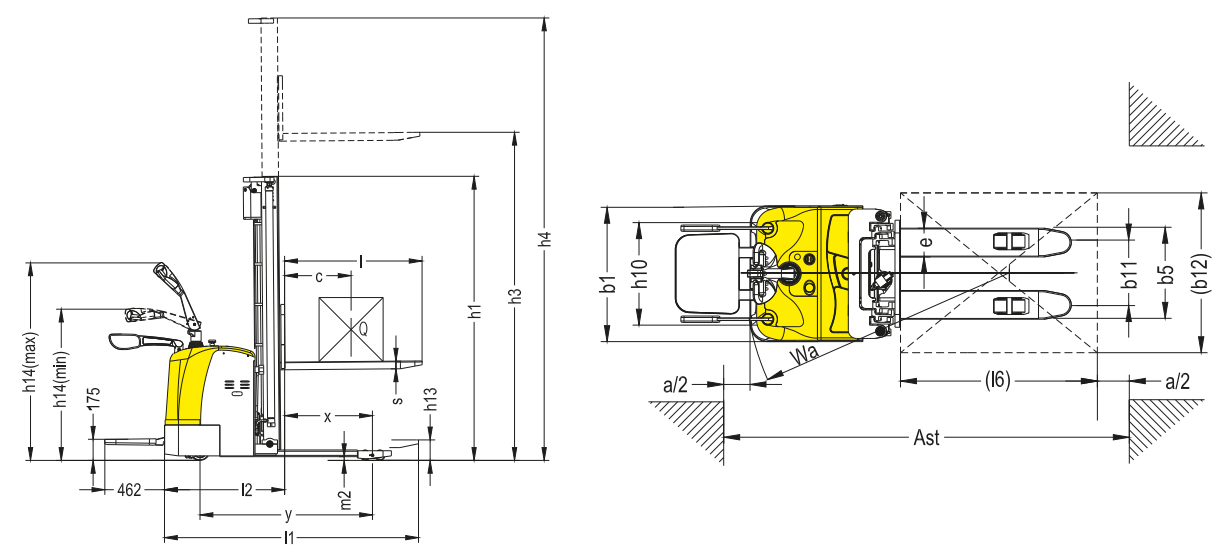

DIMENSION Dessin :

Désignation de type du fabricant

CDDK15-I

CDDK15-II

Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant

Électrique

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Debout

Debout

Capacité nominale / charge nominale

Q (kg)

1500

1500

Distance du centre de chargement

C (mm)

600

600

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

697

697

Empattement

y (mm)

1378

1378

Poids du service

kg

1330/1340/1350/1370/1530/1560/1595

1140/1190/1200/1290

1370/1400/1530

Moi Chargement, chargé de chargée

kg

1830/1140

1830/1140

Moi Chargement, sans avant / arrière

kg

1040/470

1040/470

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Polyuréthane

Taille du pneu, avant

Φ250x80

Φ250x80

Taille du pneu, arrière

Φ80x84

Φ80x84

Roues supplémentaires (dimensions)

Φ150x60

Φ150x60

Roues, numéro avant / arrière (x = roues entraînées)

1x 1/4

1x 1/4

Marcher, avant

B10 (mm)

580

580

Marcher, arrière

B11 (mm)

404/530

404/530

Hauteur, mât abaissé

H1 (mm)

1735/1985/2135/2235/2050/2210/2410

1735/1985/2135/2235

2050/2210/2410

Lifting gratuit

H2 (mm)

1300/1550/1700/1800/1570/1740/1940

1300/1550/1700/1800

1570/1740/1940

Max. hauteur de levage

H3 (mm)

2500/3000/3300/3500/4500/5000/5600

2500/3000/3300/3500

4500/5000/5600

Hauteur, mât étendu

H4 (mm)

2955/3455/3755/3955/5030/5510/6110

2955/3455/3755/3955

5030/5510/6110

Barre de tirage de hauteur en position de conduite min./max.

H14 (mm)

1150/1450

Hauteur des bras de roue

H8 (mm)

81

Hauteur, abaissée

H13 (mm)

90

Durée globale

L1 (mm)

2020 (2100)

Longueur à face des fourchettes

L2 (mm)

950

Largeur globale

B1 / B2 (mm)

850

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

60/180/1070 (1150)

Propagation de la fourchette

B5 (mm)

570/695

Autorisation de terre, centre d'empattement

M2 (mm)

31

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2535

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

2515

Rayon de virage

Wa (mm)

1655

Vitesse de voyage, chargée / à l'abri

km / h

7.0 / 7.1

Vitesse de levage, chargée / à l'abri

MS

0-0.16 / 0-0.24

0,11 / 0,16

Vitesse de baisse, chargée / inaugurée

MS

0-0.39 / 0-0.26

0,14 / 0,19

Max. graduabilité, chargée / inaugurée

%

8/15

8/15

Frein de service

Électromagnétique

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.5 (AC)

1.2 (AC)

Évaluation du moteur de levage à S3 15%

kw

3.2

3.0

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/300

24/240

24/300

Poids de la batterie

kg

260

220

260

Niveau de pression acoustique au siège du conducteur

db (a)

70

70

Désimtion de type fabricants

CDDK15-II

CDDK15-III

Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant

Électrique

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Debout

Debout

Capacité nominale / charge nominale

Q (kg)

1500

1500

Distance du centre de chargement

C (mm)

600

600

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

697

697

Empattement

y (mm)

1405

1405

Poids du service

kg

760/810/835/860

1200/1230/1265

Chargement d'essieu, avant / arrière chargé

kg

1280/1070

1280/1070

Chargement de l'essieu, avant avant / arrière

kg

650/200

650/200

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Polyuréthane

Taille du pneu, avant

Φ250x70

Φ250x70

Taille du pneu, arrière

Φ80x70

Φ80x70

Roues supplémentaires (dimensions)

Φ150x60

Φ150x60

Roues, numéro avant / arrière (x = roues entraînées)

1x 2/4

1x 2/4

Marcher, avant

B10 (mm)

586

586

Marcher, arrière

B11 (mm)

410/525

410/525

Mât de hauteur abaissé

H1 (mm)

2087/1837/2087/2237/2337

2050/2210/2410

Lifting gratuit

H2 (mm)

N / A

1570/1740/1940

Max. hauteur de levage

H3 (mm)

1600/2500/3000/3300/3500

4500/5000/5600

Mât de hauteur étendu

H4 (mm)

2087/3087/3587/3887/4087

5030/5510/6110

Barre de tirage de hauteur en position de conduite min./max.

H14 (mm)

1150/1450

1150/1450

Hauteur des bras de roue

H8 (mm)

81

81

Hauteur abaissée

H13 (mm)

90

90

Durée globale

L1 (mm)

1990 (2070)

1990 (2070)

Longueur à face des forts

L2 (mm)

920

920

Largeur globale

B1 / B2 (mm)

850

850

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

60/170/1070 (1150)

60/170/1070 (1150)

Propagation de la fourchette

B5 (mm)

570/695

570/695

Autorisation de terre, centre d'empattement

M2 (mm)

26

26

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2550

2550

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

2520

2520

Rayon de virage

Wa (mm)

1655

1655

Vitesse de voyage, chargée / à l'abri

km / h

6.5 / 6.7

6.5 / 6.7

Vitesse de levage, chargée / à l'abri

MS

0,09 / 0,16

0,09 / 0,16

Vitesse de baisse, chargée / inaugurée

MS

0,15 / 0,16

0,15 / 0,16

Max. gradabilité. chargé / à l'abri

%

6/15

6/15

Frein de service

Électromagnétique

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.2 (AC)

1.2 (AC)

Évaluation du moteur de levage à S3 15%

kw

2.2

2.2

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/200

24/200 (24/240)

Poids de la batterie

kg

160

160 (220)

Niveau de pression acoustique au siège du conducteur

db (a)

70

70

* Le poids indiqué est pour la batterie 240h.
* Option: avec EPS, la taille de la roue d'entraînement est de 250 x 80 mm
Batterie au lithium 225h (chargeur 24V / 230AH)
