Stacker-walkie électrique

domicile / produit / Gerbeur électrique / Gerbeur entièrement électrique / Stacker-walkie électrique
Modèle

CDDR15

Stacker-walkie électrique

Un empilement électrique de type walchie fournit une solution rentable pour les applications impliquant un stockage de levage moyen et un transport de palettes à distance.

Avantage:

CDDR15-I / CDDR15-II

Structurel et sécurité:
● Système de contrôle AC avancé Système de freinage régénératif intelligent.
● Affichage multifonction avec BDL et compteur d'heure, etc.
● Dispositif d'inversion d'urgence.
● Le système de décélération automatique utilise un freinage régénératif.
● La soupape de décharge de pression intégrée protège les camions des surcharges.
● Déconnexion d'alimentation d'urgence.
● Contrôle de vitesse sans étape.
● Avec l'interrupteur de limite de levage pour arrêter le moteur de la pompe au maximum. hauteur de levage.
● Le moteur à entraînement vertical a un petit rayon de tournage. La structure du moteur est étanche à l'eau et à l'épreuve des poussières.
Conception structurelle optimale:
● Low BaryCenter assure le fonctionnement stable.
● La roue de conduite verticale assure l'entretien pratique et le rayon de tournage SMAL. La structure du moteur étanche et étanche à l'eau, maintient le freinage et le moteur plus durables et fiables.
● Le mât et le cadre sont dividables et échangeables.
● Soulagement gratuit complet, ajusté pour une maison à toit bas. (Le camion de hauteur de la hauteur de 3 m peut entrer dans une porte de 2 m)
Services de service:
● La technologie Canbus réduit la complexité du câblage et augmente la fiabilité.
● Système de contrôle AC avancé avec moteur sans balais.
● Le système de décélération automatique utilise un freinage régénératif.
● La batterie à latéraux avec système de déploiement est très pratique pour le remplacement.

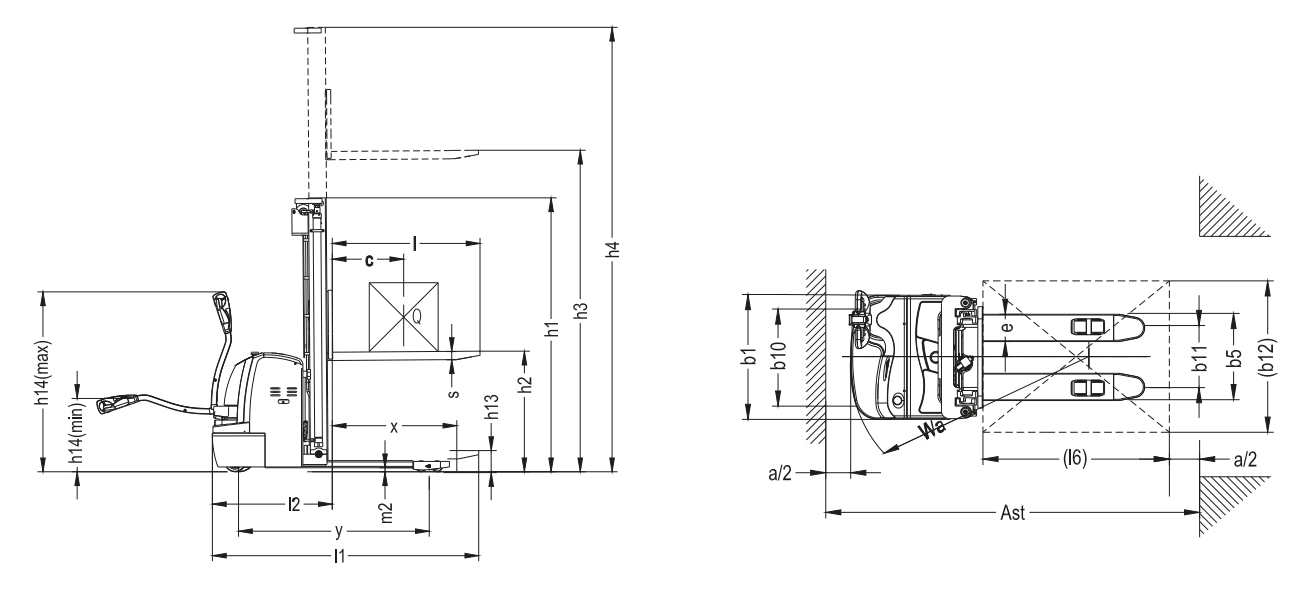

DIMENSION Dessin :

Désignation de type du fabricant

CDDR15-I

CDDR15-II

Entraînement: électrique (type de batterie, secteur,… diesel, essence, gaz carburant

Électrique

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Piéton

Piéton

Capacité nominale / charge nominale

Q (kg)

1500

1500

Distance du centre de chargement

C (mm)

600

600

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

697

697

Empattement

y (mm)

1383

1383

Poids du service

kg

1190/1240/1250/1340/1420/1450/1580

1140/1190/1200/1290/1370/1400/1530

Chargement d'essieu, avant / arrière chargé

kg

1430/1270

1400/1250

Chargement de l'essieu, avant avant / arrière

kg

843/356

820/330

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Taille du pneu, avant

Φ250x70

Taille du pneu, arrière

Φ80x84

Roues supplémentaires (dimensions)

Φ150x60

Roues, numéro avant / arrière (x = roues entraînées)

1x 1/4

Marcher, avant

B10 (mm)

520

Marcher, arrière

B11 (mm)

405/530

Mât de hauteur abaissé

H1 (mm)

1735/1985/2135/2235/2050/2210/2410

Lifting gratuit

H2 (mm)

1300/1550/1700/1800/1570/1740/1940

Max. hauteur de levage

H3 (mm)

2500/3000/3300/3500/4500/5000/5600

Mât de hauteur étendu

H4 (mm)

2955/3455/3755/3955/5030/5510/6110

Barre de tirage de hauteur en position de conduite min./max.

H14 (mm)

670/1300

Hauteur des bras de roue

H8 (mm)

81

Hauteur abaissée

H13 (mm)

90

Durée globale

L1 (mm)

1948 (2028)

Longueur à face des forts

L2 (mm)

878

Largeur globale

B1 / B2 (mm)

820

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

60/180/1070 (1150)

Propagation de la fourchette

B5 (mm)

570/695

Autorisation de terre, centre d'empattement

M2 (mm)

31

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2450

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

2420

Rayon de virage

Wa (mm)

1575

Vitesse de voyage, chargée / à l'abri

km / h

5.8 / 6.0

Vitesse de levage, chargée / à l'abri

MS

0-0.16 / 0-0.24

0,11 / 0,16

Vitesse de baisse, chargée / inaugurée

MS

0-0.39 / 0-0.26

0,14 / 0,19

Max. gradabilité. chargé / à l'abri

%

8/15

8/15

Frein de service

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.5 (AC)

1.2 (AC)

Évaluation du moteur de levage à S3 15%

kw

3.2

3

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/300

24/240

Poids de la batterie

kg

260

220

Niveau de pression acoustique au siège du conducteur

db (a)

70

70

Désignation de type du fabricant

CDDR15-III

CDDR15-III

Entraînement: électrique (type de batterie, secteur,… diesel, essence, gaz carburant

Électrique

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Piéton

Piéton

Capacité nominale / charge nominale

Q (kg)

1500

1500

Distance du centre de chargement

C (mm)

600

600

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

697

770

Empattement

y (mm)

1410

1383

Poids du service

kg

760/810/835/860

1185/1205/1225

Chargement d'essieu, avant / arrière chargé

kg

1280/1070

1280/1070

Chargement de l'essieu, avant avant / arrière

kg

650/200

650/200

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Polyuréthane

Taille du pneu, avant

Φ250x70

Φ250x70

Taille du pneu, arrière

Φ80x70

Φ80x70

Roues supplémentaires (dimensions)

Φ150x60

Φ150x60

Roues, numéro avant / arrière (x = roues entraînées)

1x 1/4

1x 1/4

Marcher, avant

B10 (mm)

520

520

Marcher, arrière

B11 (mm)

400/525

400/525

Mât de hauteur abaissé

H1 (mm)

2087/1837/2087/2237

2054/2214/2414

Lifting gratuit

H2 (mm)

N / A

1570/1740/1940

Max. hauteur de levage

H3 (mm)

1600/2500/3000/3300

4500/5000/5600

Mât de hauteur étendu

H4 (mm)

2087/3087/3587/3887

5030/5510/6110

Barre de tirage de hauteur en position de conduite min./max.

H14 (mm)

670/1300

670/1300

Hauteur des bras de roue

H8 (mm)

81

81

Hauteur abaissée

H13 (mm)

90

90

Durée globale

L1 (mm)

1948 (2028)

1975 (2055)

Longueur à face des forts

L2 (mm)

878

905

Largeur globale

B1 / B2 (mm)

820

820

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

60/170/1070 (1150)

60/170/1070 (1150)

Propagation de la fourchette

B5 (mm)

570/695

570/695

Autorisation de terre, centre d'empattement

M2 (mm)

26

26

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2480

2480

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

2450

2450

Rayon de virage

Wa (mm)

1605

1575

Vitesse de voyage, chargée / à l'abri

km / h

5.8 / 6.0

5.8 / 6.0

Vitesse de levage, chargée / à l'abri

MS

0,09 / 0,16

0,09 / 0,16

Vitesse de baisse, chargée / inaugurée

MS

0,15 / 0,16

0,15 / 0,16

Max. gradabilité. chargé / à l'abri

%

6/15

6/15

Frein de service

Électromagnétique

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.2 (AC)

1.2 (AC)

Évaluation du moteur de levage à S3 15%

kw

2.2

2.2

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/200

24/200

Poids de la batterie

kg

160

160

Niveau de pression acoustique au siège du conducteur

db (a)

70

70

* Option: Lithium Battery 150AH (Charger 24V / 50A)
Batterie au lithium 230h (chargeur 24V / 100A)
