Stacker électrique contrebalancé

domicile / produit / Gerbeur électrique / Gerbeur électrique à contrepoids / Stacker électrique contrebalancé
Modèle

CPD15R / CPD20R

Stacker électrique contrebalancé

Avantage:

DE CONSTRUCTION
● Deux cylindres de levage placés sur les côtés externes du mât.
● L'Allemagne a importé un mât en acier spécial.
● Roue de conduite verticale, efficacité de conduite, installation et entretien facile.
● Structure compacte et faible gravité.
Innocuité et efficacité
● Moteur de traction de conversion de fréquence CA: structure compacte, bonnes performances, freinage régénératif et entretien facile.
● Le système inclinable se propage facile du chargement et de l'empilement.
● La batterie de stockage élevée assure une puissance forte et durable.
● Compteur avec BDI, prolongeant la batterie en utilisant le temps.
● Le système de freinage combine le frein magnétique et la pause régénérative, prolonge considérablement la durée de vie de la vie de frottement.
● Avec le commutateur d'arrêt d'urgence et le bouton de verrouillage de l'électricité et les leviers de contrôle multi-ballve, ergonomique pour le fonctionnement.
● La soupape de régulateur réglable peut régler la vitesse de bas des mâts.
Entretien facile
● Couvercle de batterie d'aspiration de l'aimant, facile pour l'installation et la maintenance.
● Système de contrôle AC, faible bruit, moins maintenance.

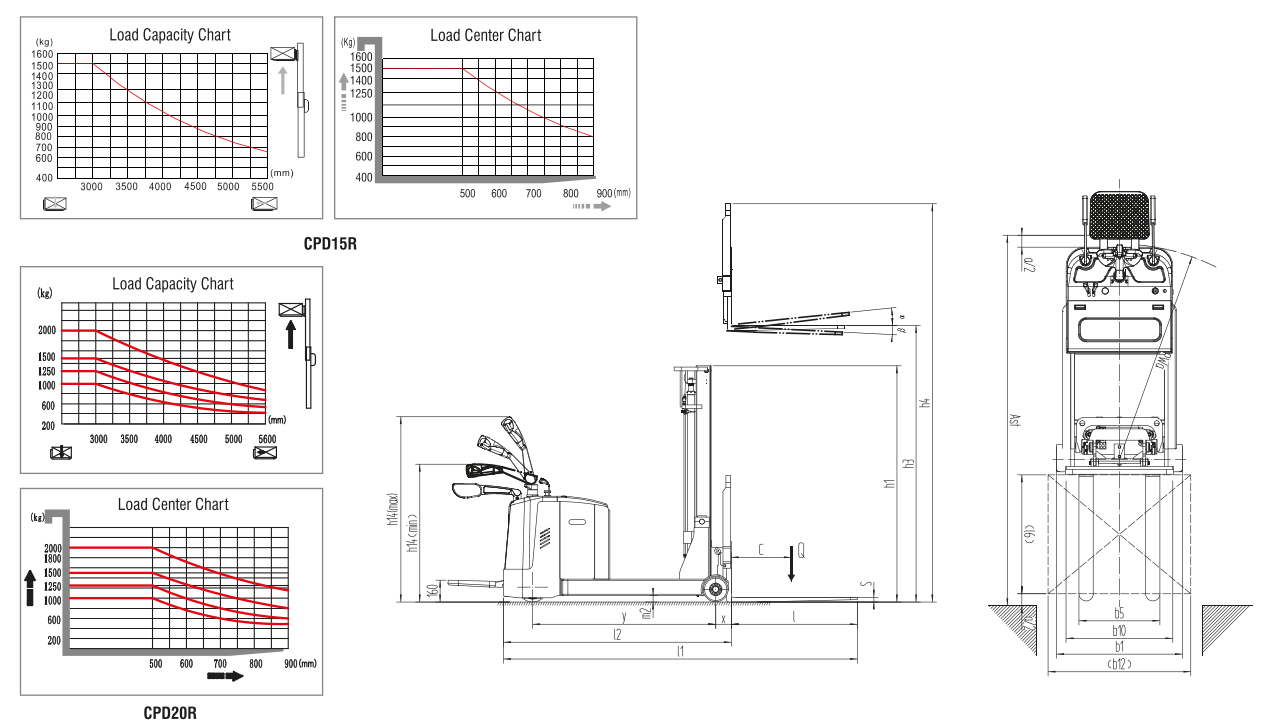

DIMENSION Dessin :

Désaction de type du fabricant

CPD15R

Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Debout

Capacité nominale / charge nominale

Q (kg)

1500

Distance du centre de chargement

C (mm)

500

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

130

Empattement

y (mm)

1330

Chargement d'essieu, avant / arrière chargé

kg

420/3110

Chargement de l'essieu, avant avant / arrière

kg

1170/860

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Taille du pneu, avant

Φ250x70

Taille du pneu, arrière

Φ200x100

Roues supplémentaires (dimensions)

Φ150x60

Roues, numéro avant / arrière (x = roues entraînées)

1x 2/2

Marcher, avant

B10 (mm)

890

Marcher, arrière

B11 (mm)

612

Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière

A / B (°)

3/6

Hauteur, mât abaissé

H1 (mm)

1735/1985/2235/1895/2085/2235/2435

Lifting gratuit

H2 (mm)

0/0/0/1400/1500/1670/1870

Max. hauteur de levage

H3 (mm)

2500/3000/3500/4000/4500/5000/5600

Hauteur, mât étendu

H4 (mm)

3500/4000/4500/5000/5500/6000/6600

Barre de tirage de hauteur en position de conduite min./max.

1160/1460

Durée globale

L1 (mm)

2660

Longueur à face des fourchettes

L2 (mm)

1700

Largeur globale

B1 / B2 (mm)

990

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

35/100/950 (1070)

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2990

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

3120

Rayon de virage

Wa (mm)

1600

Vitesse de voyage, chargée / à l'abri

km / h

6.8 / 7.0

Vitesse de levage, chargée / à l'abri

MS

0-0.12 / 0-0.19

Vitesse de baisse, chargée / inaugurée

MS

0-0.45

Max.gradiabilité, chargée / inaugurée

%

6/10

Frein de service

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.2 (AC)

Évaluation du moteur de levage à S3 15%

kw

4.5 (DC)

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/280

Poids de la batterie

kg

280-320

Niveau de pression acoustique au siège du conducteur

db (a)

65

Désaction de type du fabricant

CPD15R (EPS)

Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Debout

Capacité nominale / charge nominale

Q (kg)

1500

Distance du centre de chargement

C (mm)

500

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

130

Empattement

y (mm)

1330

Chargement d'essieu, avant / arrière chargé

kg

420/3110

Chargement de l'essieu, avant avant / arrière

kg

1170/860

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Taille du pneu, avant

Φ280x100

Taille du pneu, arrière

Φ200x100

Roues supplémentaires (dimensions)

-

Roues, numéro avant / arrière (x = roues entraînées)

1x 2

Marcher, avant

B10 (mm)

890

Marcher, arrière

B11 (mm)

-

Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière

A / B (°)

3/6

Hauteur, mât abaissé

H1 (mm)

1735/1985/2235/1895/2085/2235/2435

Lifting gratuit

H2 (mm)

0/0/0/1400/1500/1670/1870

Max. hauteur de levage

H3 (mm)

2500/3000/3500/4000/4500/5000/5600

Hauteur, mât étendu

H4 (mm)

3500/4000/4500/5000/5500/6000/6600

Barre de tirage de hauteur en position de conduite min./max.

1160/1460

Durée globale

L1 (mm)

2660

Longueur à face des fourchettes

L2 (mm)

1700

Largeur globale

B1 / B2 (mm)

990

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

35/100/950 (1070)

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2990

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

3120

Rayon de virage

Wa (mm)

1600

Vitesse de voyage, chargée / à l'abri

km / h

6.8 / 7.0

Vitesse de levage, chargée / à l'abri

MS

0-0.12 / 0-0.19

Vitesse de baisse, chargée / inaugurée

MS

0-0.45

Max.gradiabilité, chargée / inaugurée

%

8/15

Frein de service

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.5 (AC)

Évaluation du moteur de levage à S3 15%

kw

4.5 (DC)

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/280

Poids de la batterie

kg

280-320

Niveau de pression acoustique au siège du conducteur

db (a)

65

Désaction de type du fabricant

Cpd20r

Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Debout

Capacité nominale / charge nominale

Q (kg)

2000

Distance du centre de chargement

C (mm)

500

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

130

Empattement

y (mm)

1539

Chargement d'essieu, avant / arrière chargé

kg

490/3810

Chargement de l'essieu, avant avant / arrière

kg

1620/680

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Taille du pneu, avant

Φ280x80

Taille du pneu, arrière

Φ210x115

Roues supplémentaires (dimensions)

-

Roues, numéro avant / arrière (x = roues entraînées)

1x / 2

Marcher, avant

B10 (mm)

945

Marcher, arrière

B11 (mm)

-

Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière

A / B (°)

3/6

Hauteur, mât abaissé

H1 (mm)

1985/2235/1895/2085/2235/2435

Lifting gratuit

H2 (mm)

0/0/0/1400/1500/1670/1870

Max. hauteur de levage

H3 (mm)

3000/3500/4000/4500/5000/5600

Hauteur, mât étendu

H4 (mm)

4000/4500/5000/5500/6000/6600

Barre de tirage de hauteur en position de conduite min./max.

1160/1460

Durée globale

L1 (mm)

2984

Longueur à face des fourchettes

L2 (mm)

1914

Largeur globale

B1 / B2 (mm)

1060

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

40/100/1070

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

3250

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

3350

Rayon de virage

Wa (mm)

1808

Vitesse de voyage, chargée / à l'abri

km / h

6.8 / 7.0

Vitesse de levage, chargée / à l'abri

MS

0-0.11 / 0.2

Vitesse de baisse, chargée / inaugurée

MS

0,23 / 0,20

Max.gradiabilité, chargée / inaugurée

%

6/15

Frein de service

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

2.2 (AC)

Évaluation du moteur de levage à S3 15%

kw

4.5 (DC)

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/280

Poids de la batterie

kg

280-330

Niveau de pression acoustique au siège du conducteur

db (a)

65

* Option: avec EPS, la taille de la roue d'entraînement est de 280x100 mm.
Batterie au lithium 230h (chargeur 24V / 100A)
