Empiler à portée électrique contrebalancée

domicile / produit / Gerbeur électrique / Gerbeur électrique à contrepoids / Empiler à portée électrique contrebalancée
Modèle

CQD12W / CQD15W

Empiler à portée électrique contrebalancée

Avantage:

DE CONSTRUCTION
● La structure de poignée longue le rend légère et flexible.
● Deux cylindres de levage placés sur les côtés externes du mât.
● L'Allemagne a importé un mât en acier spécial.
● Roue de conduite verticale, efficacité de conduite, installation et entretien facile.
● Structure compacte et faible gravité.
Innocuité et efficacité
● Moteur de traction de conversion de fréquence CA: structure compacte, bonnes performances, freinage régénératif et entretien facile.
● Le système inclinable se propage facile du chargement et de l'empilement.
● La batterie de stockage élevée assure une puissance forte et durable.
● Compteur avec BDI, prolongeant la batterie en utilisant le temps.
● Le système de freinage combine le frein magnétique et la pause régénérative, prolonge considérablement la durée de vie de la vie de frottement.
● Avec le commutateur d'arrêt d'urgence et le bouton de verrouillage de l'électricité et les leviers de contrôle multi-ballve, ergonomique pour le fonctionnement.
● La soupape de régulateur réglable peut régler la vitesse de bas des mâts.
Entretien facile
● Couvercle de batterie d'aspiration de l'aimant, facile pour l'installation et la maintenance.
● Système de contrôle AC, faible bruit, moins maintenance.

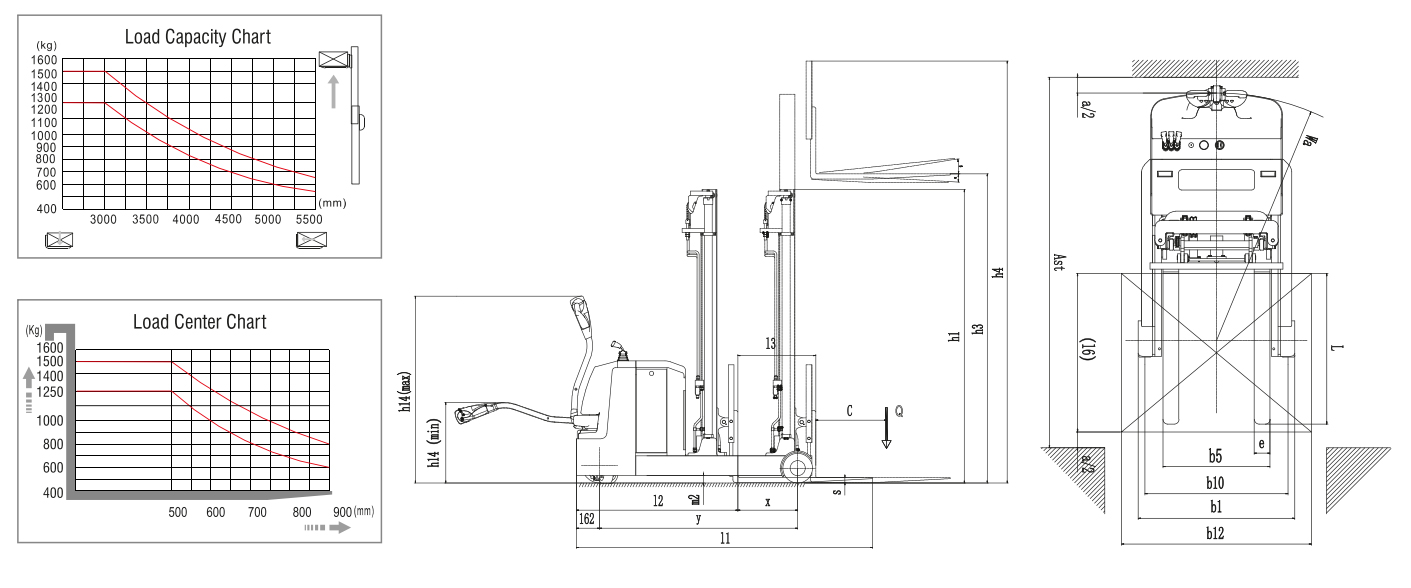

DIMENSION Dessin :

Désaction de type du fabricant

CQD12W

Entraînement: électrique (type de batterie, secteur,…) ， diesel, essence, gaz carburant

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Piéton

Capacité nominale / charge nominale

Q (kg)

1250

Distance du centre de chargement

C (mm)

500

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

430

Empattement

y (mm)

1380

Poids du service

kg

1700

Chargement de l'essieu, avant avant / arrière

kg

1090/610

Charge d'essieu, fourche rétractée, avant / arrière chargé

kg

1100/1840

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Taille du pneu, avant

Φ250x70

Taille du pneu, arrière

Φ210x85

Roues supplémentaires (dimensions)

Φ127x57

Roues, numéro avant / arrière (x = roues entraînées)

1x 2/2

Marcher, avant

B10 (mm)

612

Marcher, arrière

B11 (mm)

908

Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière

A / B (°)

3/6

Hauteur, mât abaissé

H1 (mm)

1880/2118/2400/1953/2128/2298/2495

Ascenseuring gratuit

H2 (mm)

0/0/0/1280/1480/1600/1870

Ascenseur

H3 (mm)

2500/3000/3500/4000/4500/5000/5600

Hauteur, mât étendu

H4 (mm)

3500/4000/4500/5000/5500/6000/6600

Barre de tirage de hauteur en position de conduite min./max.

H14 (mm)

570/1320

Durée globale

L1 (mm)

2080/2200/2280

Longueur à face des fourchettes

L2 (mm)

1130

Largeur globale

B1 / B2 (mm)

990

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

35/100/950 (1070/1150)

Propagation de la fourchette

B5 (mm)

200-680

Atteindre la distance

L4 (mm)

560

Autorisation au sol, chargée, en dessous du mât

M1 (mm)

55

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2500

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

2620

Rayon de virage

Wa (mm)

1550

Vitesse de voyage, chargée / à l'abri

km / h

5.5 / 6.0

Vitesse de levage, chargée / à l'abri

MS

0-0.13 / 0-0.2

Vitesse de baisse, chargée / inaugurée

MS

0-0.25 / 0-0.2

Max. graduabilité, chargée / inaugurée

%

6/10

Frein de service

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.2 (AC)

Évaluation du moteur de levage à S3 15%

kw

4.5

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/270

Poids de la batterie

kg

260-320

Niveau de pression acoustique au siège du conducteur

db (a)

65

Désaction de type du fabricant

CQD15W

Entraînement: électrique (type de batterie, secteur,…) ， diesel, essence, gaz carburant

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Piéton

Capacité nominale / charge nominale

Q (kg)

1500

Distance du centre de chargement

C (mm)

500

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

520

Empattement

y (mm)

1500

Poids du service

kg

1980

Chargement de l'essieu, avant avant / arrière

kg

1200/780

Charge d'essieu, fourche rétractée, avant / arrière chargé

kg

1210/2270

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Taille du pneu, avant

Φ250x70

Taille du pneu, arrière

Φ210x85

Roues supplémentaires (dimensions)

Φ127x57

Roues, numéro avant / arrière (x = roues entraînées)

1x 2/2

Marcher, avant

B10 (mm)

612

Marcher, arrière

B11 (mm)

908

Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière

A / B (°)

3/6

Hauteur, mât abaissé

H1 (mm)

1880/2118/2400/1953/2128/2298/2495

Lifting gratuit

H2 (mm)

0/0/0/1280/1480/1600/1870

Lift

H3 (mm)

2500/3000/3500/4000/4500/5000/5600

Hauteur, mât étendu

H4 (mm)

3500/4000/4500/5000/5500/6000/6600

Barre de tirage de hauteur en position de conduite min./max.

H14 (mm)

570/1320

Durée globale

L1 (mm)

2130/250/2330

Longueur à face des fourchettes

L2 (mm)

1180

Largeur globale

B1 / B2 (mm)

990

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

35/100/950 (1070/1150)

Propagation de la fourchette

B5 (mm)

200-680

Atteindre la distance

L4 (mm)

650

Autorisation au sol, chargée, en dessous du mât

M1 (mm)

55

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2600

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

2720

Rayon de virage

Wa (mm)

1680

Vitesse de voyage, chargée / à l'abri

km / h

5.5 / 6.0

Vitesse de levage, chargée / à l'abri

MS

0-0.13 / 0-0.2

Vitesse de baisse, chargée / inaugurée

MS

0-0.45

Max. graduabilité, chargée / inaugurée

%

6/10

Frein de service

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.2 (AC)

Évaluation du moteur de levage à S3 15%

kw

4.5

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/270

Poids de la batterie

kg

260-320

Niveau de pression acoustique au siège du conducteur

db (a)

65

* Option: Lithium Battery 230AH (Charger 24V / 100A)
