Empiler à portée électrique contrebalancée-Ningbo Ruyi Joint Stock Co.,Ltd.

DE CONSTRUCTION

● Deux cylindres de levage placés sur les côtés externes du mât.

● L'Allemagne a importé un mât en acier spécial.

● Roue de conduite verticale, efficacité de conduite, installation et entretien facile.

● Structure compacte et basse gravité

Innocuité et efficacité

● Moteur de traction de conversion de fréquence CA: structure compacte, bonnes performances, freinage régénératif et entretien facile.

● Le système inclinable se propage facile du chargement et de l'empilement.

● La batterie de stockage élevée assure une puissance forte et durable.

● Compteur avec BDI, prolongeant la batterie en utilisant le temps.

● Le système de freinage combine le frein magnétique et la pause régénérative, prolonge considérablement la durée de vie de la vie de frottement.

● Avec le commutateur d'arrêt d'urgence et le bouton de verrouillage de l'électricité et les leviers de contrôle multi-ballve, ergonomique pour le fonctionnement.

● La soupape de régulateur réglable peut régler la vitesse de bas des mâts.

Entretien facile

● Couvercle de batterie d'aspiration de l'aimant, facile pour l'installation et la maintenance.

● Système de contrôle AC, faible bruit, moins maintenance.

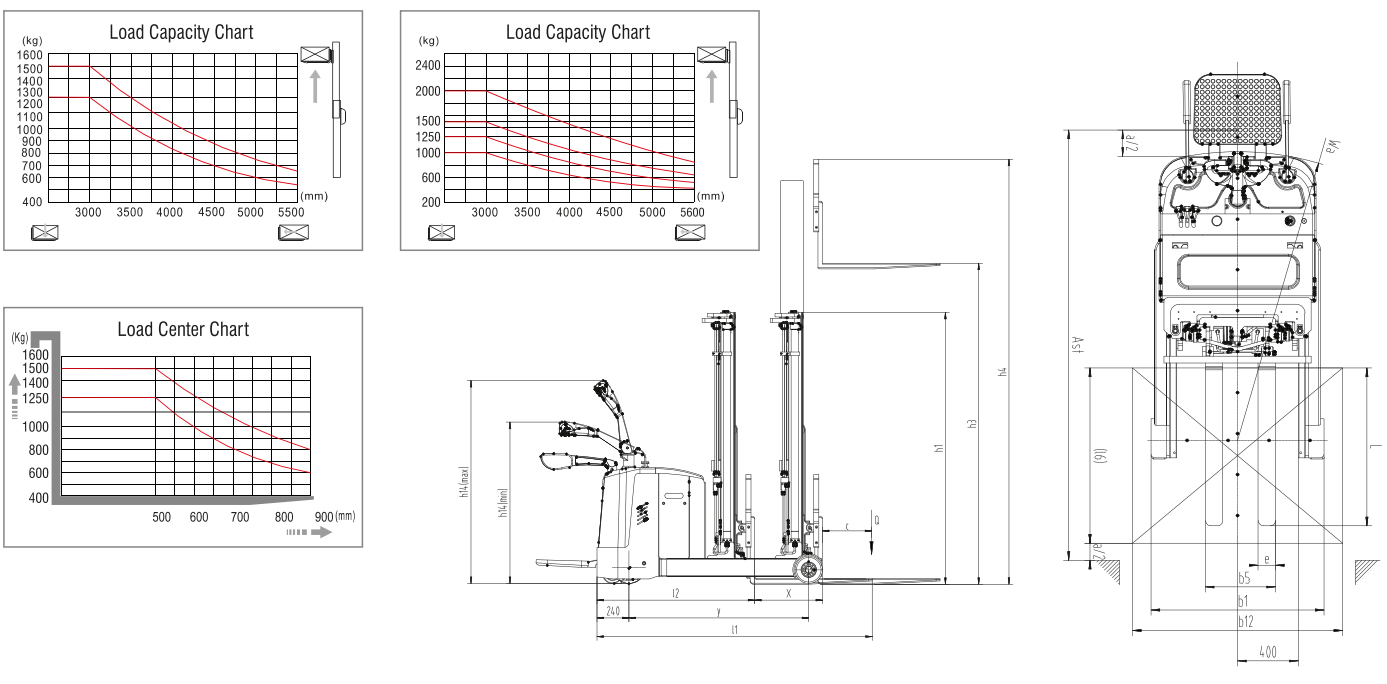

Désaction de type du fabricant		CQD12R
Entraînement: électrique (type de batterie, secteur…) ， diesel, essence, gaz carburant		Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Debout
Capacité nominale / charge nominale	Q (kg)	1250
Distance du centre de chargement	C (mm)	500
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	430
Empattement	y (mm)	1380
Poids du service	kg	1800
Chargement de l'essieu, avant avant / arrière	kg	1200/600
Charge d'essieu, fourche rétractée, avant / arrière chargé	kg	1080/2020
Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane		Polyuréthane
Taille du pneu, avant		Φ250x70
Taille du pneu, arrière		Φ210x85
Roues supplémentaires (dimensions)		Φ150x60
Roues, numéro avant / arrière (x = roues entraînées)		1x 2/2
Marcher, avant	B10 (mm)	612
Marcher, arrière	B11 (mm)	908
Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière	A / B (°)	3/6
Hauteur, mât abaissé	H1 (mm)	1880/2118/2400/1953/2128/2298/2495
Ascenseuring gratuit	H2 (mm)	0/0/0/1280/1480/1600/1870
Ascenseur	H3 (mm)	2500/3000/3500/4000/4500/5000/5600
Hauteur, mât étendu	H4 (mm)	3500/4000/4500/5000/5500/6000/6600
Barre de tirage de hauteur en position de conduite min./max.	H14 (mm)	1160/1460
Durée globale	L1 (mm)	2150/2270/2350
Longueur à face des fourchettes	L2 (mm)	1200
Largeur globale	B1 / B2 (mm)	990
Dimensions de la fourche DIN ISO 2331	S / E / L (mm)	35/100/950 (1070/1150)
Propagation de la fourchette	B5 (mm)	200-680
Atteindre la distance	L4 (mm)	560
Autorisation au sol, chargée, en dessous du mât	M1 (mm)	55
Largeur d'allée pour les palettes 1000 x 1200 Crossways	AST (MM)	2600
Largeur d'allée pour les palettes 800 x 1200	AST (MM)	2650
Rayon de virage	Wa (mm)	1650
Vitesse de voyage, chargée / à l'abri	km / h	6.8 / 7.0
Vitesse de levage, chargée / à l'abri	MS	0-0.13 / 0-0.2
Vitesse de baisse, chargée / inaugurée	MS	0-0.25 / 0-0.2
Max. graduabilité, chargée / inaugurée	%	6/10
Frein de service		Électromagnétique
Évaluation du moteur d'entraînement S2 60 min	kw	1.2 (AC)
Évaluation du moteur de levage à S3 15%	kw	4.5
Tension de la batterie / capacité nominale K5	(V) / (ah) ou kwh	24/270
Poids de la batterie	kg	260-320
Niveau de pression acoustique au siège du conducteur	db (a)	65

Désaction de type du fabricant		CQD15R
Entraînement: électrique (type de batterie, secteur…) ， diesel, essence, gaz carburant		Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Debout
Capacité nominale / charge nominale	Q (kg)	1500
Distance du centre de chargement	C (mm)	500
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	520
Empattement	y (mm)	1480
Poids du service	kg	2140
Chargement de l'essieu, avant avant / arrière	kg	1360/760
Charge d'essieu, fourche rétractée, avant / arrière chargé	kg	1290/2350
Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane		Polyuréthane
Taille du pneu, avant		Φ250x70
Taille du pneu, arrière		Φ210x85
Roues supplémentaires (dimensions)		Φ150x60
Roues, numéro avant / arrière (x = roues entraînées)		1x 2/2
Marcher, avant	B10 (mm)	612
Marcher, arrière	B11 (mm)	908
Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière	A / B (°)	3/6
Hauteur, mât abaissé	H1 (mm)	1880/2118/2400/1953/2128/2298/2495
Ascenseuring gratuit	H2 (mm)	0/0/0/1280/1480/1600/1870
Lift	H3 (mm)	2500/3000/3500/4000/4500/5000/5600
Hauteur, mât étendu	H4 (mm)	3500/4000/4500/5000/5500/6000/6600
Barre de tirage de hauteur en position de conduite min./max.	H14 (mm)	1160/1460
Durée globale	L1 (mm)	2250/2370/2450
Longueur à face des fourchettes	L2 (mm)	1240
Largeur globale	B1 / B2 (mm)	990
Dimensions de la fourche DIN ISO 2331	S / E / L (mm)	35/100/950 (1070/1150)
Propagation de la fourchette	B5 (mm)	200-680
Atteindre la distance	L4 (mm)	650
Autorisation au sol, chargée, en dessous du mât	M1 (mm)	55
Largeur d'allée pour les palettes 1000 x 1200 Crossways	AST (MM)	2700
Largeur d'allée pour les palettes 800 x 1200	AST (MM)	2750
Rayon de virage	Wa (mm)	1750
Vitesse de voyage, chargée / à l'abri	km / h	6.8 / 7.0
Vitesse de levage, chargée / à l'abri	MS	0-0.13 / 0-0.2
Vitesse de baisse, chargée / inaugurée	MS	0.25
Max. graduabilité, chargée / inaugurée	%	6/10
Frein de service		Électromagnétique
Évaluation du moteur d'entraînement S2 60 min	kw	1.2 (AC)
Évaluation du moteur de levage à S3 15%	kw	4.5
Tension de la batterie / capacité nominale K5	(V) / (ah) ou kwh	24/270
Poids de la batterie	kg	260-320
Niveau de pression acoustique au siège du conducteur	db (a)	65

Désaction de type du fabricant		CQD20R (EPS)
Entraînement: électrique (type de batterie, secteur…) ， diesel, essence, gaz carburant		Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Debout
Capacité nominale / charge nominale	Q (kg)	2000
Distance du centre de chargement	C (mm)	500
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	550
Empattement	y (mm)	1600
Poids du service	kg	2300
Chargement de l'essieu, avant avant / arrière	kg	1660/2640
Charge d'essieu, fourche rétractée, avant / arrière chargé	kg	1620/680
Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane		Polyuréthane
Taille du pneu, avant		Φ250x80
Taille du pneu, arrière		Φ210x115
Roues supplémentaires (dimensions)		-
Roues, numéro avant / arrière (x = roues entraînées)		1x / 2
Marcher, avant	B10 (mm)	-
Marcher, arrière	B11 (mm)	945
Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière	A / B (°)	3/6
Hauteur, mât abaissé	H1 (mm)	1880/2118/2400/1953/2128/2298/2495
Lifting gratuit	H2 (mm)	0/0/0/1280/1480/1600/1870
Lift	H3 (mm)	2500/3000/3500/4000/4500/5000/5600
Hauteur, mât étendu	H4 (mm)	3500/4000/4500/5000/5500/6000/6600
Barre de tirage de hauteur en position de conduite min./max.	H14 (mm)	1160/1460
Durée globale	L1 (mm)	2275/2360/2440
Longueur à face des fourchettes	L2 (mm)	1290
Largeur globale	B1 / B2 (mm)	1060
Dimensions de la fourche DIN ISO 2331	S / E / L (mm)	40/100/950 (1070/1150)
Propagation de la fourchette	B5 (mm)	200-680
Atteindre la distance	L4 (mm)	710
Autorisation au sol, chargée, en dessous du mât	M1 (mm)	55
Largeur d'allée pour les palettes 1000 x 1200 Crossways	AST (MM)	2800
Largeur d'allée pour les palettes 800 x 1200	AST (MM)	2830
Rayon de virage	Wa (mm)	1870
Vitesse de voyage, chargée / à l'abri	km / h	7.0 / 7.2
Vitesse de levage, chargée / à l'abri	MS	0,11 / 0,2
Vitesse de baisse, chargée / inaugurée	MS	0-0.23 / 0-0.2
Max. graduabilité, chargée / inaugurée	%	10/15
Frein de service		Électromagnétique
Évaluation du moteur d'entraînement S2 60 min	kw	1.2 (AC)
Évaluation du moteur de levage à S3 15%	kw	4.5
Tension de la batterie / capacité nominale K5	(V) / (ah) ou kwh	24/280 (320/360)
Poids de la batterie	kg	280-330
Niveau de pression acoustique au siège du conducteur	db (a)	65

* Option: avec EPS, la taille de la roue d'entraînement est de 250 x 80 mm.

Batterie au lithium 230h (chargeur 24V / 100A)
