Type de pilote avec contrôle de la vanne magnétique

domicile / produit / Gerbeur électrique / Reach Stacker électrique / Type de pilote avec contrôle de la vanne magnétique
Modèle

CQDH15A-III

Type de pilote avec contrôle de la vanne magnétique

Avantage:

DE CONSTRUCTION:
● Atteignez Stacker avec une conception très compacte, disposez de différentes options avec Plat Form ou sans plate-forme.
● Basse gravité, assurez-vous un opération de sécurité.
● Structure du moteur de l'épreuve de l'eau et de la poussière, maintient le freinage et le moteur plus durables et fiables.
● Affichage multi-fonctions avec BDL, compteur d'heure et code d'erreur.
● La roue de conduite verticale garantit une entretien pratique et un petit rayon de tournage.
● Le mât et le cadre sont dividables et échangeables.
Innocuité et efficacité
● Le moteur de lecteur AC avancé élimine le remplacement de la brosse en carbone, avec de bonnes performances de démarrage de rampe.
● Utilisez la poignée de l'Allemagne Frei pour contrôler la vitesse de conduite, la vitesse de levage / abaissement, le frappeur sideades, la portée de la fourche et l'inclinaison.
● Le cylindre a une soupape d'épreuve d'explosion de sécurité, pour éviter que la chute de fourche soit soudainement lorsque le tube d'huile est cassé. Assurez-vous la sécurité de l'opérateur.
● La décélération de vitesse automatique lorsque la hauteur de levage est en hausse de 1,8 m.
● Le mât avec micro-interrupteur limite la hauteur de levage du cylindre, évitez les problèmes de choc du mât.
● Le réglage de protection basse tension prolonge la durée de vie de la batterie. (tandis que la batterie moins 20% ne peut entraîner aucune levage)
● Option EPS Power Direction System, rend la direction plus légère fiable.
Capacité de service
● La plate-forme et le bras de protection sont démontés et faciles à maintenir.
● Les composants électroniques concentrés simplifient le circuit et facilitent l'assemblement et l'accès.
● Batterie équipée d'un appareil de protection, les camions vont couper automatiquement l'alimentation lorsque la batterie sera en charge.

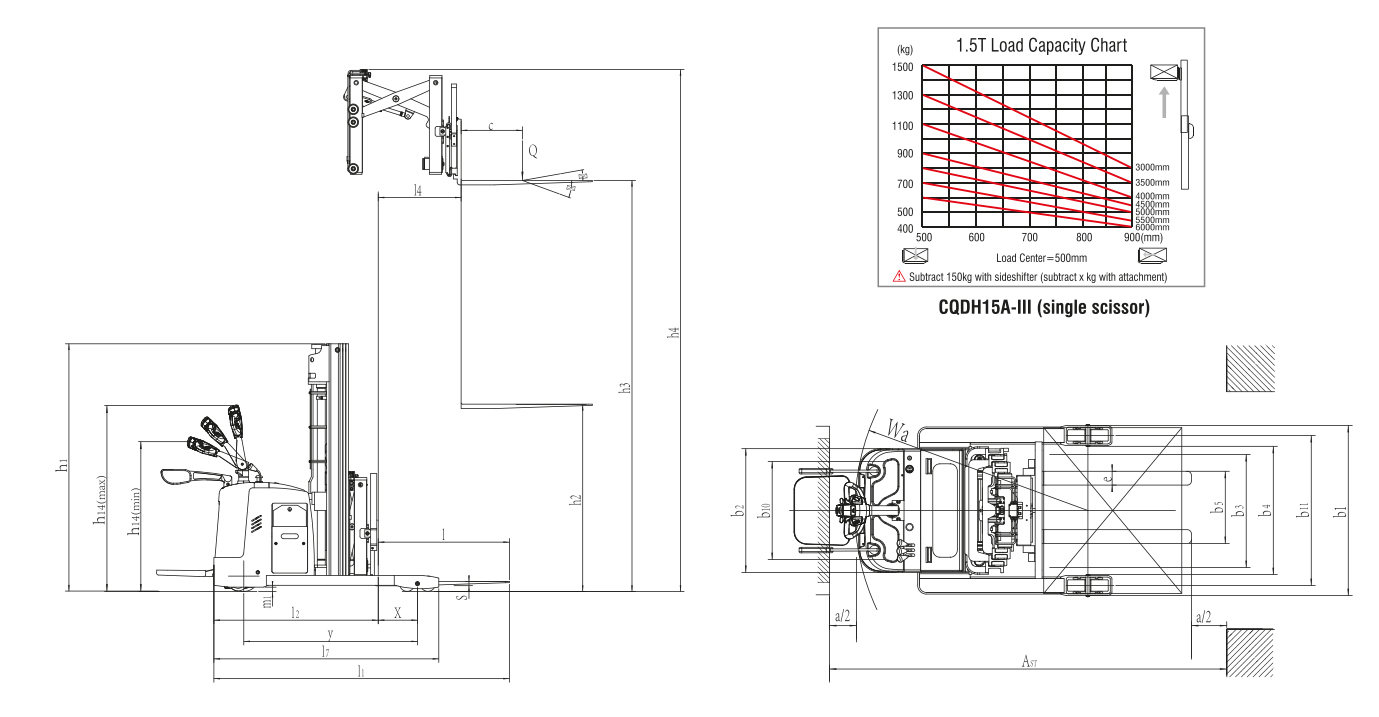

DIMENSION Dessin :

Désaction de type du fabricant

CQDH15A-III (Single Cissor)

DROW: électrique (type de batterie, secteur, ...). diesel, essence, gaz carburant

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Piéton

Capacité nominale / charge nominale

Q (kg)

1500

Distance du centre de chargement

C (mm)

500

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (mm)

320

Empattement

y (mm)

1417

Poids du service

kg

2515

Chargement de l'essieu, avant avant / arrière

kg

1537/978

Chargement de l'essieu, fourche avancée, avant / arrière chargé

kg

907/3134

Charge d'essieu, fourche rétractée, avant / arrière chargé

kg

1488/2562

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane

Taille du pneu, avant

Φ250 x 80

Taille du pneu, arrière

Φ125x82

Roues supplémentaires (dimensions)

Φ150x62

Roues, numéro avant / arrière (x = roues entraînées)

1x 2/4

Marcher, avant

B10 (mm)

710

Marcher, arrière

B11 (mm)

1086

Inclinaison de mât / chariot de fourche vers l'avant / vers l'arrière

2/5

Mât de hauteur abaissé

H1 (mm)

2179/2341/2499

Ascenseuring gratuit

H2 (mm)

1575/1700/1825

Lift

H3 (mm)

4500/5000/5500

Mât de hauteur étendu

H4 (mm)

5381/5881/6381

Barre de tirage en hauteur en position de conduite min./max

H14 (mm)

1160/1460

Durée globale

L1 (mm)

2411

Longueur à face des fourchettes

L2 (mm)

1341

Largeur globale

B1 / B2 (mm)

1344/896

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

35/100/1070

Largeur de transport de fourche

B3 (mm)

990

Propagation de la fourchette

B5 (mm)

200-760

Distance entre les bras de roue / Surfaces de chargement

B4 (mm)

929

Atteindre la distance

L4 (mm)

500

Autorisation au sol, chargée, en dessous du mât

M1 (mm)

35

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2796

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

2856

Rayon de virage

Wa (mm)

1689

Longueur à travers les bras de roue

L7 (mm)

1835

Vitesse de voyage, chargée / à l'abri

km / h

6.1 / 6.1

Vitesse de levage, chargée / à l'abri

MS

0,09 / 0,12

Vitesse de baisse, chargée / inaugurée

MS

0,2 / 0,15

Atteindre la vitesse, chargée / à l'abri

MS

0.1

Gradiabilité maximale, chargée / inaugurée

%

5/12

Frein de service

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1,5 AC

Évaluation du moteur de levage à S3 15%

kw

4.5

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/280

Poids de la batterie

kg

285

Niveau de pression acoustique au siège du conducteur

db (a)

75

* Option: Lithium Battery 230AH (Charger 24V / 100A)
