Camion à palette à double Decker

domicile / produit / Transpalette électrique / Camion à palette à double Decker
Modèle

CBD20S / CBD20S-III

Camion à palette à double Decker

Les CBD20, avec un petit rayon de virage et une hauteur la plus basse (1,08 ~ 1,38 m), offrent un levage initial à double palette, avec une ascenseur initial ayant une ascenseur de 120 mm pour négocier facilement sur les rampes et les plaques de pontage ainsi que la possibilité de transporter une charge de 2000 kg, largement utilisée dans les étagères basses et les petits supermarchés, etc.

Avantage:

Innocuité et efficacité:
● Transportez deux palettes en une seule fois.
● La tête de barre est équipée d'un interrupteur de direction inverse d'urgence, qui offre un fonctionnement plus sûr.
● La soupape de décharge de pression intégrée protège le camion contre la surcharge et augmente la sécurité du camion.
● Contrôle de vitesse sans étape et interrupteur de vitesse de tortue.
DE CONSTRUCTION:
● La roue de conduite verticale offre un petit rayon de virage.
● Mast dividable et échangeable.
● La roue d'équilibre flottante réglable est résistante à l'usure et stable.
● Le rail glissant relie la partie mobile de l'avant et de l'arrière, rend le levage et l'abaissement stable.
Maintenance facile:
● Le contrôle de l'accélérateur à effet de salle élimine les composants des articles et prolonge son temps d'utilisation.
● La roue d'équilibre est détachable, pratique à entretenir.
● Système électrique intégral et modularisé rend la maintenance des pièces électriques pratiques.
Types de mâts standard
Mât à trois étapes
H1 h2 h3 H4
1082 - 1600 2118
1212 - 2000 2508
1382 - 2500 3018

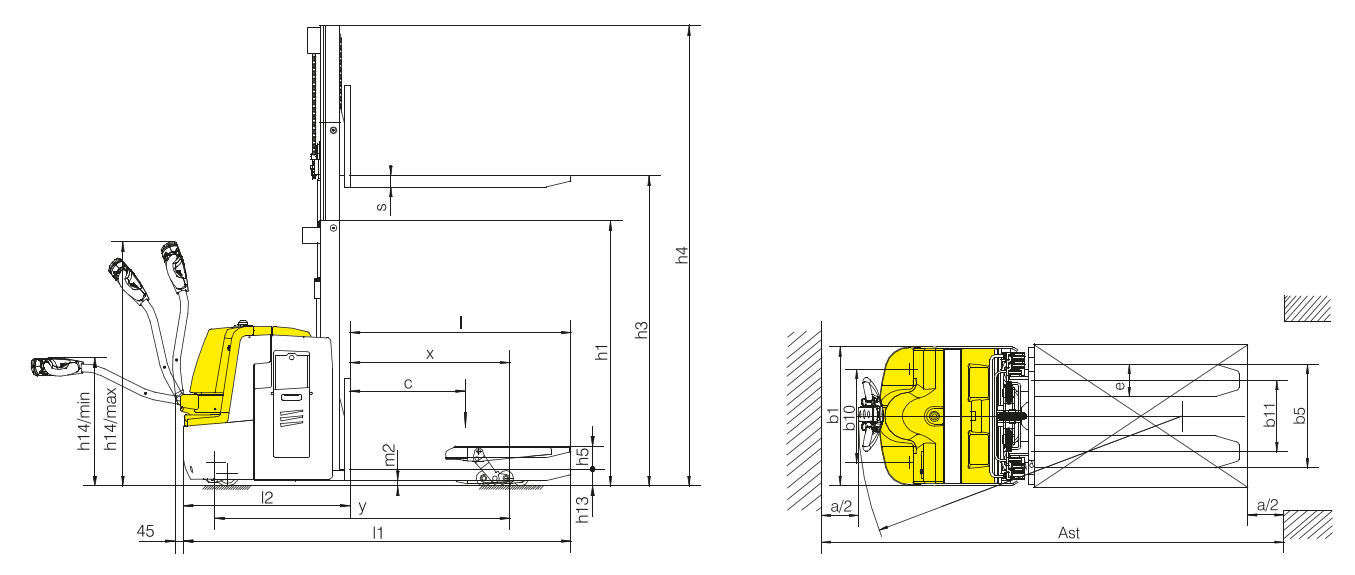

DIMENSION Dessin :

Modèle

CBD20

CBD20S-III

Entraînement: électrique (type de batterie, secteur, ...), diesel, essence, gaz carburant

Électrique

Électrique

Type d'opérateur: main, piéton, debout, assis, pic

Piéton

Piéton

Capacité nominale / charge nominale

Q (kg)

2000

2000

Capacité nominale / charge nominale avec mât Lift

Q (kg)

1000

1000

Capacité nominale / charge nominale avec lifting du bras de roue

Q (kg)

2000

2000

Distance du centre de chargement

C (MM)

600

600

Distance de chargement, centre de l'essieu d'entraînement à la fourchette

x (MM)

831

802

Empattement

y (MM)

1535

1255

Poids du service

kg

950

600

Chargement d'essieu, avant / arrière chargé

kg

1180/1770

800/1800

Chargement de l'essieu, avant avant / arrière

kg

650/300

460/140

Pneus: caoutchouc solide, super élastique, pneumatique, polyuréthane

Polyuréthane (PU)

Polyuréthane (PU)

Taille du pneu, avant

mm

Φ250x70

Φ250x70

Taille du pneu, arrière

mm

Φ80x70

Φ80x70

Roues supplémentaires (dimensions)

mm

Φ127x57

Φ114x60

Roues, numéro avant / arrière (x = roues entraînées)

1x 2/4

1x 2/4

Marcher, avant

B10 (mm)

541

476

Marcher, arrière

B1 (mm)

400/470

370

Max. hauteur de levage

H3 (mm)

1600/2000/2500

800

Ascenseur initial

H5 (mm)

120

120

Barre de tirage de hauteur en position de conduite min./max.

H14 (mm)

530/1230

780/1230

Hauteur, abaissée

H13 (mm)

90

90

Hauteur, mât abaissé

H1 (mm)

1082/1212/1382

/

Hauteur, mât étendu

H4 (mm)

2118/2508/3018

/

Durée globale

L1 (mm)

1962

1760

Longueur à face des fourchettes

L2 (mm)

862

608

Largeur globale

B1 / B2 (mm)

775

682

Dimensions de la fourche DIN ISO 2331

S / E / L (mm)

60/180/1100

60/180/1150

Propagation de la fourchette

B5 (mm)

570/650

550

Autorisation de terre, centre d'empattement

M2 (mm)

20

28

Largeur d'allée pour les palettes 1000 x 1200 Crossways

AST (MM)

2528

1972

Largeur d'allée pour les palettes 800 x 1200

AST (MM)

2449

2022

Rayon de virage

Wa (mm)

1705

1422

Vitesse de voyage, chargée / à l'abri

km / h

5.5 / 5.6

5.5 / 5.6

Vitesse de levage, chargée / à l'abri

MS

0,03 / 0,04

0,06 / 0,11

Vitesse de baisse, chargée / inaugurée

MS

0,05 / 0,045

0,12 / 0,13

Max. gradabilité. chargé / à l'abri

%

6/12

8/20

Frein de service

Électromagnétique

Électromagnétique

Évaluation du moteur d'entraînement S2 60 min

kw

1.2

1.2

Évaluation du moteur de levage à S3 15%

kw

2.2

1.2

Tension de la batterie / capacité nominale K5

(V) / (ah) ou kwh

24/210

24/160

Poids de la batterie

kg

195

160

Contrôle du lecteur

Contrôle CA

Contrôle CA

Niveau de pression acoustique au siège du conducteur

db (a)

70

70

*Option:
CBD20S Lithium Battery 125AH / 150AH (Charger 24V / 50A)
CBD20S-III Batterie au lithium 100h (chargeur 24V / 50A)
