Chariot élévateur électrique à 3 roues -Ningbo Ruyi Joint Stock Co.,Ltd.

Modèle

CPD20SA-16 / 18/20

Chariot élévateur électrique à 3 roues

Avantage:

Sécurité et stablarité

● L'allemagne a importé l'essieu de conduite.
● Affichage multifonctionnel avec le temps, le code d'erreur, l'état de la batterie, les informations d'exécution du chariot élévateur.
● Motor AC avec freinage régénératif.
● Trois modes de course en fonction des différents besoins: basse vitesse, vitesse modérée et grande vitesse.
● Le frein à disque humide peut faire en sorte que le chariot élévateur se casse de manière stable, assure une durabilité et une sécurité élevées.
● Très petit rayon de virage n'est que de 1552 mm et l'allée minimale d'empilement à angle droit est uniquement
3220 mm.

Capacité de service

● Contrôleur et potentiomètre de direction maintenus faciles.
● Freinage à disque humide sans entretien.
● Levage et conduite des moteurs AC sans pinceau en carbone sans maintien, ce qui réduit considérablement les coûts d'entretien. Et ils adoptent tous un encodeur externe, donc le
La maintenance et le service sont plus pratiques.
● BDI avec système de protection globale de décharge.
● La tasse d'huile de freinage est installée sur le tableau de bord, afin de vérifier et d'ajouter de l'huile de freinage de manière pratique.
● La boîte de batterie de la voie latérale est facile à changer de batterie. C'est la sécurité et pratique.

ERGONOMIE

● Avec deux pas de pédale facile à entrer dans la cabine de conduite.
● Colonne de volant réglable, le conducteur peut régler la position en fonction de ses besoins.
● Interrupteur d'éclairage intégré et volant.
● La planche d'instruments ABS dans la boîte à conduire est durable et belle.
● La conception de la position de levier de contrôle correspond aux principes ergonomiques qui peuvent réduire la fatigue du conducteur.
● Mât clairement et large avec une bonne visibilité.
● Bouchue de coupe d'alimentation d'urgence pour l'arrêt d'urgence.

CPD20SA-16 / 18/20
Taper	Soulever Hauteur (H3)	Abaissé hauteur (H1)	Mât étendu Hauteur (H4)		Lifting gratuit Hauteur (H2)		Mât jusqu'à diplôme		Capacité
	Soulever Hauteur (H3)	Abaissé hauteur (H1)	Avec dossierl	Sans dossier	Avec dossier	Sans backrest	Avant	En arrière	C = 600 sans silific
	MM	MM	MM	MM	MM	MM	degrésrés	deg	Kg (CPD20SA-16)	Kg (CPD20SA-18)	Kg (CPD20SA-20)
Mât en 2 étapes vue large	2000	1510	3000	2570	0	0	3	6	1600	1800	2000
	2500	1720	3500	3070	0	0	3	6	1600	1800	2000
	2700	1695	3700	3270	0	0	3	6	1600	1800	2000
	3000	2010	4000	3570	0	0	3	6	1600	1800	2000
	3300	2160	4300	3870	0	0	3	6	1600	1800	2000
	3500	2260	4500	4070	0	0	3	6	1600	1800	2000
	3700	2360	4700	4270	0	0	3	6	1550	1750	1950
	4000	2510	5000	4570	0	0	3	6	1500	1700	1900
	4500	2760	5500	5070	0	0	3	6	1300	1450	1650
	4800	2910	5800	5370	0	0	3	6	1150	1350	1550
	5000	3010	6000	5570	0	0	3	6	1050	1250	1450
En 2 étapes levage gratuit complet	2000	1510	3000	2570	510	940	3	6	1600	1800	2000
	2500	1850	3500	3070	850	1280	3	6	1600	1800	2000
	3000	2100	4000	3570	1100	1530	3	6	1600	1800	2000
	3300	2250	4300	3870	1250	1680	3	6	1600	1800	2000
	3500	2400	4500	4070	1400	1830	3	6	1600	1800	2000
	3700	2500	4700	4270	1500	1930	3	6	1550	1750	1950
	4000	2650	5000	4570	1650	2080	3	6	1500	1700	1900
En 3 étapes Regiting complet	4000	1900	5000	4570	900	1330	3	6	1500	1700	1900
	4500	2110	5500	5070	1110	1540	3	6	1300	1450	1650
	4800	2210	5800	5370	1210	1640	3	6	1150	1350	1550
	5000	2270	6000	5570	1270	1700	3	6	1050	1250	1450
	5600	2470	6600	6170	1470	1900	3	6	700	850	1050
	6000	2610	7000	6570	1610	2040	3	6	550	650	800
	6200	2670	7200	6770	1670	2100	3	6	450	500	600
	6500	2770	7500	7070	1770	2200	3	6	300	400	550
	7000	2940	8000	7570	1940	2370	3	6	100	200	350

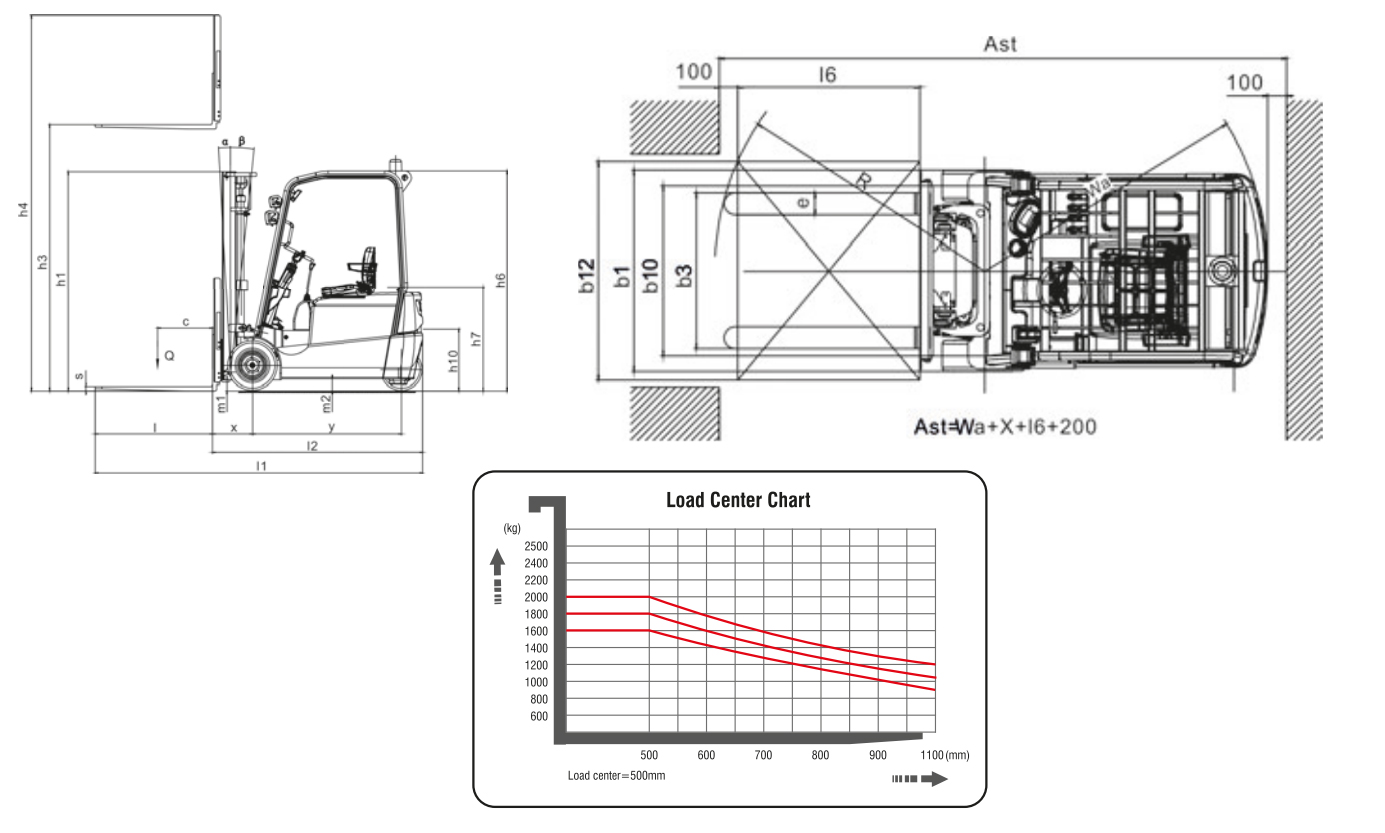

DIMENSION Dessin :

Désaction de type du fabricant		CPD20SA-16	CPD20SA-18	CPD20SA-20
Entraînement: électrique (type de batterie, Main, ..), diesel, essence, gaz carburant		Électrique	Électrique	Électrique
Type d'opérateur: main, piéton, debout, assis, pic		Assis	Assis	Assis
Capacité nominale / charge nominale	Q (kg)	1600	1800	2000
Distance du centre de chargement	C (mm)	500	500	500
Distance de chargement, centre de l'essieu d'entraînement à la fourchette	x (mm)	366	366	366
Empattement	y (mm)	1362	1362	1465
Poids du service	kg	3200	3350	3500
Chargement d'essieu, avant / arrière chargé	kg	3955/865	4166/914	4469/981
Chargement de l'essieu, avant avant / arrière	kg	1425/1795	1455/1826	1625/1997
Pneus: caoutchouc solide, superrélastique, pneumatique, polyuréthane		Caoutchouc solide	Caoutchouc solide	Caoutchouc solide
Taille du pneu, avant		18x7-8	200 / 50-10	200 / 50-10
Taille du pneu, arrière		15x4½-8	15x4½-8	140 / 55-9
Roues, numéro avant / arrière (× = roues entraînées)		2x 2	2x 2	2x 2
Marcher, avant	B10 (mm)	920	937	937
Marcher, arrière	B11 (mm)	165	165	188
Inclinaison de Mast / Fork Cariage Forward / Backward	A / B (°)	3/6	3/6	3/6
Hauteur, mât abaissé	H1 (mm)	2000-2660	2000-2660	2000-2660
Ascenseuring gratuit	H2 (mm)	Option	Option	Option
Lift	H3 (mm)	3000-6200	3000-6200	3000-6200
Hauteur, mât étendu	H4 (mm)	4050-7250	4050-7250	4050-7250
Hauteur de la garde aérienne (cabine)	H6 (mm)	2013	2013	2013
Hauteur du siège relatif à la hauteur de la gorgée / du support	H7 (mm)	950	950	950
Hauteur de couplage	H10 (mm)	560	560	560
Durée globale	11 (mm)	2880	3000	3100
Longueur à face des fourchettes	12 (mm)	1930	1930	2030
Largeur globale	B1 / B2 (mm)	1077	1145	1145
Dimensions de la fourche DIN ISO 2331	s / e / i (mm)	40/100/950	40/120/1070	40/120/1070
Largeur de la chariot de fourche	B3 (mm)	968	968	968
Autorisation au sol, chargée, en dessous du mât	M1 (mm)	90	90	90
Autorisation de terre, centre d'empattement	M2 (mm)	100	100	100
Largeur d'allée pour les palettes 1000 × 1200 rédactions	AST (MM)	3120	3120	3200
Largeur d'allée pour les palettes 800 × 1200	AST (MM)	3220	3220	3300
Rayon de virage	Wa (mm)	1552	1552	1652
Vitesse de voyage, chargée / à l'abri	km / h	14/14	14/14	13/13
Vitesse de levage, chargée / à l'abri	MS	0,29 / 0,45	0,27 / 0,42	0,25 / 0,42
Vitesse de baisse, chargée / inaugurée	MS	0,45 / 0,43	0,45 / 0,43	0,45 / 0,43
Max.gradiabilité, chargée / inaugurée	%	15/20	15/20	15/20
Frein de service		Hydraulique	Hydraulique	Hydraulique
Ratignage du moteur d'entraînement S260 min	kw	2x4,75 (AC)	2x4,75 (AC)	2x4,75 (AC)
Note de moteur de levage à S315%	kw	10 (AC)	10 (AC)	10 (AC)
Tension de la batterie / capacité nominale K5	(V) / (ah)	48/420 (490)	48/490 (560	48/560 (640)
Poids de la batterie	kg	720 (760)	760 (800)	800 (845)
Volume d'huile pour les accessoires	& / min	7.5	7.5	7.5
Niveau de pression acoustique au siège du conducteur	db (a)	68	68	68

Remarque: Les données sont basées sur la hauteur de levage de 3000 mm;
La hauteur de levage de 3000 mm à 6200 mm est disponible;
Sélection du contrôleur électrique: InMotion, Curtis.
